■ 8～80个输入通道。铝合金外壳，插拔式接线端子。
■ 0.2级精度，测控速度每通道0.1秒或0.2秒（热电偶通道）。
■ 可输入热电阻，热电偶，直流电流，直流电压信号。
■ 2位通道号显示，4位测量值显示、显示范围-1999～9999。
■ 热电阻显示分辨力为 0.1℃，热电偶显示分辨力可通过参数设置为1℃或0.1℃。（各通道独立设置）
■ 可设置使用的总通道数。也可任意关闭暂时不关心的通道、使其不参与巡回显示和报警比较。
■ 各通道独立设定信号类型，量程。
■ 各通道独立设定数字滤波时间常数，提高显示稳定性。
■ 各通道独立设定零点和满度修正，提高系统测量精度。
■ 具备定点显示功能，方便调校。
■ 具备参数复制功能，可快速进行参数设置，大大减小参数设置的工作量。
■ 标配通讯接口。可选择RS232或RS485，TC ASCⅡ协议或 modbus-RTU 协议。
■ 可选配打印功能。可实现手动，定时，报警打印。
■ 报警功能
① 每个通道有4个独立设置的报警设定值及独立的上限或下限报警方式。
② 每个通道独立的报警指示灯。
③ 4点报警输出，2种可设置的报警输出方式。
方式1：闪光报警器工作方式。
1点报警输出：任何通道从非报警状态进入报警状态时闭合；自动延时恢复（确认）或面板按键恢复（确认）。
第2点报警输出：只要有1个通道处于报警状态时则闭合。
各通道的报警指示灯有3种状态
① 不亮：表示该通道处于非报警状态。
② 闪烁：表示该通道从非报警状态进入报警状态，并且未自动延时确认或面板按键确认。
③ 亮：表示该通道处于报警状态，且已确认。
方式2：各通道的两个报警设定点共用方式。
1点报警输出：任何1个通道的1报警设定点处于报警状态即闭合。
第2点报警输出：任何1个通道的第2报警设定点处于报警状态即闭合。
第3点报警输出：任何1个通道的第3报警设定点处于报警状态即闭合。
第4点报警输出：任何1个通道的第4报警设定点处于报警状态即闭合

XSL系列巡回检测仪表
1 、通道数：5 ～　80 通道
2 、输入信号：热电阻／热电偶信号；常规ＤＣ电流，电压信号
3 、显示：2 位、4 位LED通道显示，显示范围一1999~9999 ；巡回显示与定点通道快速测量显示两种方式，显示间隔0.5 ~ 10 . 0 秒可设
4 、测量精度：≤士0.5 % F . S
5 、报警输出：2 点标准共用报警输出，2 点扩展共用报警输出；可选XSLCU ：多32 点供单独通道使用
6 、可选通讯等输出：RS232 / 485 , 2400~ 19.2K 速率，光电隔离，独立电源，带保护．记录功能可选
7 、可选打印输出：带硬件时钟，RS232 驱动打印单元，手动、定时、报警启动，工程单位可选
8 、环境温度范围：0~50 ℃
9 、面板尺寸：160x80 横／竖、160x160 、318x104 横式

XSL系列智能巡回检测报警仪

①5～80通道，基本误差优于±0.2%F·S；

②可输入热电阻、热电偶、直流电流、直流电压等传感器、变送器信号；

③铝合金外壳，进口优质接线端子；

④各输入通道均带浪涌、过压保护；

⑤抗干扰设计，抑制现场的继电器、接触器等产生的快速脉冲群干扰和其它电磁干扰，抗干扰能力达到III级；

内容	代码及说明
	XSL/	含通讯、4点报警
外型尺寸		A-	横式160×84×182，多32通道

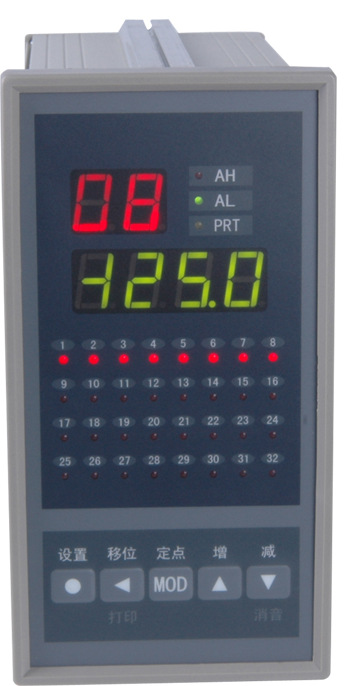

		B-	竖式84×160×182，多32通道

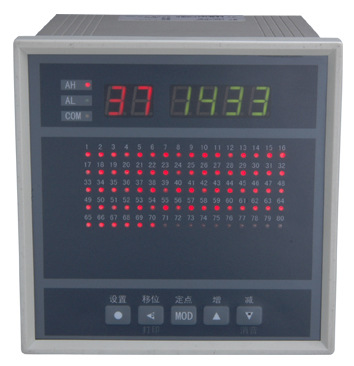

		C-	方形160×160×182，多80通道

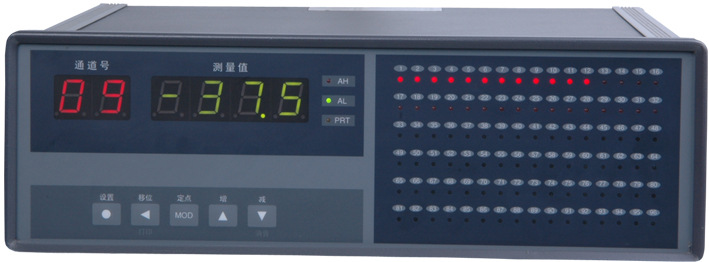

		D1-	台式，318×104×300，多80通道
		D2-	盘装，318×104×300，多80通道
通道数			08	8通道，当外形尺寸选择C型、D1型、D2型时，在正常价格基础上加价：+600元
			16	16通道，当外形尺寸选择C型、D1型、D2型时，在正常价格基础上加价：+600元
			24	24通道，当外形尺寸选择C型、D1型、D2型时，在正常价格基础上加价：+600元
			32	32通道，当外形尺寸选择C型、D1型、D2型时，在正常价格基础上加价：+600元
			40	40通道
			48	48通道
			56	56通道
			64	64通道
			72	72通道
			80	80通道
输入信号（其它输入信号，订货时说明，注1）				R	通道均为热电阻,仪表内装的分度号包括：Pt100，Cu100，Cu50，BA1，BA2，G53
				E	通道均为热电偶,仪表内装的分度号包括：K，S，R，B，N，E，J，T
				B	通道均为4mA～20mA或1V～5V等电流、电压信号，订货需明确电流，电压信号的输入通道
				X	输入为热电阻、热电偶混用
				L	输入为热电阻，热电偶，4mA～20mA，0mA～10mA，1V～5V，0V～5V混用。需在订货时明确电流，电压信号的输入通道
通讯接口					S1	RS-232接口
					S2	RS-485接口
打印功能（带硬件时钟）（注2）						P	打印接口
						P1	一体化打印（需定制）（仅限于D型仪表）
仪表电源							V0	160V AC～240 V AC
							V1	12 V DC～36V DC
非标准功能								N	N：表示非标功能，没有可省略
Modbus通讯协议选项									-M

注：1、标准范围输入信号：

输入信号类型		量程范围	输入信号类型		量程范围
电压	0～5VDC	-1999～9999	电流	4～20mA	-1999～9999
	1～5VDC			0～10mA
	0～10VDC			0～20mA
热电阻	Pt100	-200～prefix = st1500℃	热电偶	K	-270℃～1372℃
	Cu100	-50.0～150.0℃		S	50℃～1750℃
	Cu50	-50.0～150.0℃		R	-50℃～1750℃
	BA1	-200.0～650.0℃		B	50～1800℃
	BA2	-200.0～500.0℃		E	-250℃～750℃
	G53	-50.0～150.0℃		J	-200℃～1000℃
				T	-250℃～400℃
				N	-250℃～1300℃

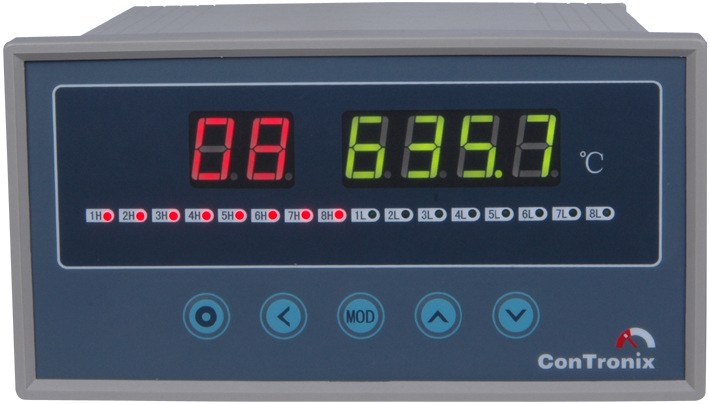

XSL8

①8通道，适用于多点报警和变送输出；

②只能配接热电阻、热电偶；

③基本功能同XSL16；

内容	代码及说明
	XSL8/	8通道
扩展选项（必选）		T16	16点报警输出
		A8	8路变送输出
		T 8A8	8点报警，8路变送输出

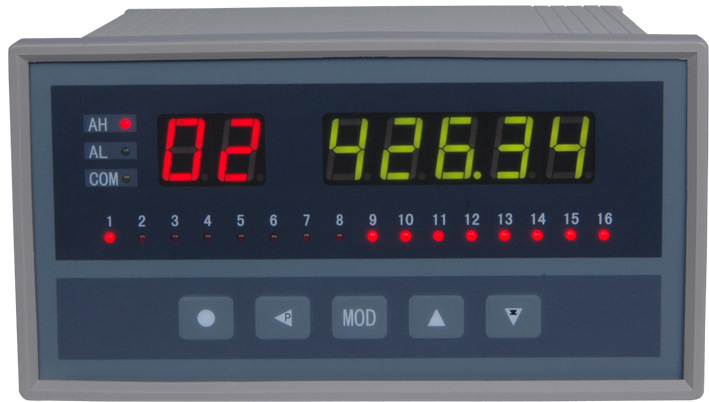

XSL16温度巡检仪

①适用于2～16点温度的检测和报警；

②只能配接热电阻（Pt100、Cu100、Cu50、BA1、BA2、G53）和热电偶（K、S、R、B、N、E、J、T）；

③铝合金外壳，进口优质接线端子；

④各输入通道均带浪涌、过压保护；

⑤抗干扰设计，抑制现场的继电器、接触器等产生的快速脉冲群干扰和其它电磁干扰，抗干扰能力达到III级；

⑥基本误差±0.2%F·S；

内容	代码及说明
	XSL16/	16通道，2点公用报警
外形尺寸		A-	160×84×123或84×160×123
面板形式			H	横式
			S	竖式
仪表电源				V0	160V AC～240V AC
				V1	12 V DC～36V DC

注：1、标准信号及量程列表

输入信号类型		量程范围	输入信号类型		量程范围
热电阻	Pt100	-200.0～500.0℃	热电偶	K	-270℃～1372℃
	Cu100	-50.0～150.0℃		S	-50℃～1750℃
	Cu50	-50.0～150.0℃		R	-50℃～1750℃
	BA1	-200.0～650.0℃		B	50℃～1800℃
	BA2	-200.0～500.0℃		E	-250℃～750℃
	G53	-50.0～150.0℃		J	-200℃～1000℃
				T	-250℃～400℃
				N	-250℃～1300℃

XSLE系列高精度巡检仪

①输入信号热电阻PT100或PT1000(订货需注明测温范围，范围为：-199.99℃～+ 200.00℃或-199.99℃～+ 300.00℃)，必须4线制，热电偶分辩率0. 1℃，直流电流、直流电压、直流MV；

②精度±0.05%F.S；检测速度0.2s/每通道；

③外形尺寸：160×84（多16通道）、160×160（多40通道）；

④2点公用报警

内容	代码及说明
	XSLE/	2点公用报警
外型尺寸		A—	横式160×84×182
		C—	方形160×160×180
通道数（注1）			□□	横式8通道到16通道
			□□	方形24～40通道
通讯接口				S0	无通讯接口
				S1	RS-232接口
				S2	RS-485接口
打印功能					P		打印接口
					P1		一体化打印（需定制）
仪表供电						V0		85V AC～265 V AC
						V1		12V DC～36V DC
非标功能								N	N表示非标准功能

注：1、高于基本点数每点+120元/点
