XSC5智能PID调节仪

原价

￥ 295.00-570.00

售价

￥295.00-570.00

0销量

产品用途: 过程控制
产地: 江苏
加工定制: 是
型号: XSC5
是否跨境出口专供货源: 否
是否进口: 否
订货号: 180801

可选规格

首页收藏

详情
猜你喜欢

XSC系列PID智能调节仪
1 、输入信号：热电偶：K 、S 、R 、B 、N 、E 、J 、T 或mV ；热电阻：PT100 、CU50 、CU100 、BAI 、8A2 、G53 ；标准直流信号
2 、显示2x4 位数码管显示或十2 位阀位显示
3 、测量精度：≤士0 . 2 ％F.S
4 、控制输出：模拟量输出、位式输出
5 、可选报警输出：12 种报警方式，3 点继电器250V ,
6 、可选模拟量变送输出、通讯输出

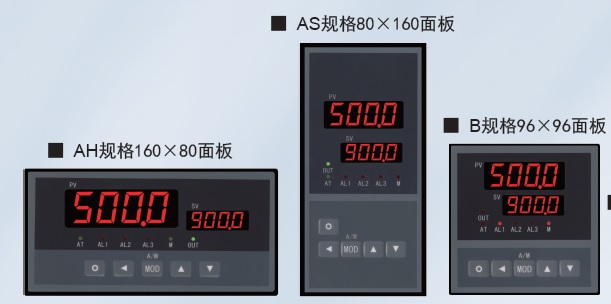

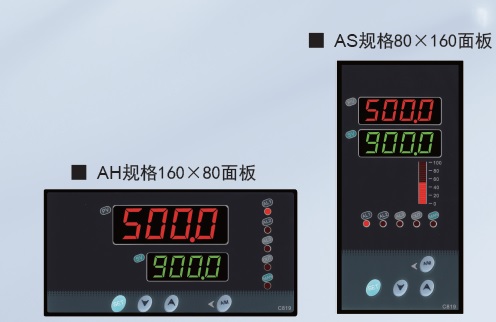

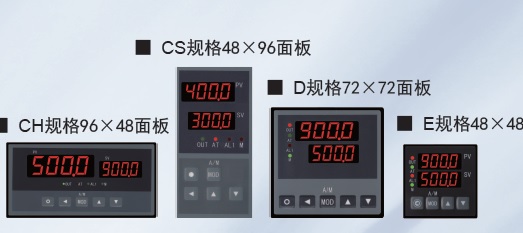

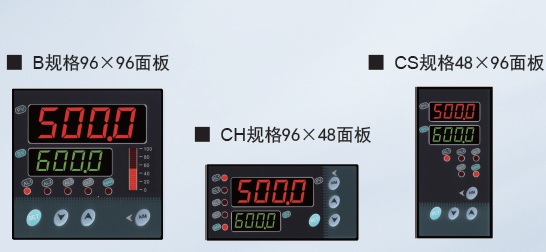

7 、面板尺寸：160x80 横／竖、80x160 、96x96 、96x48 、48x96

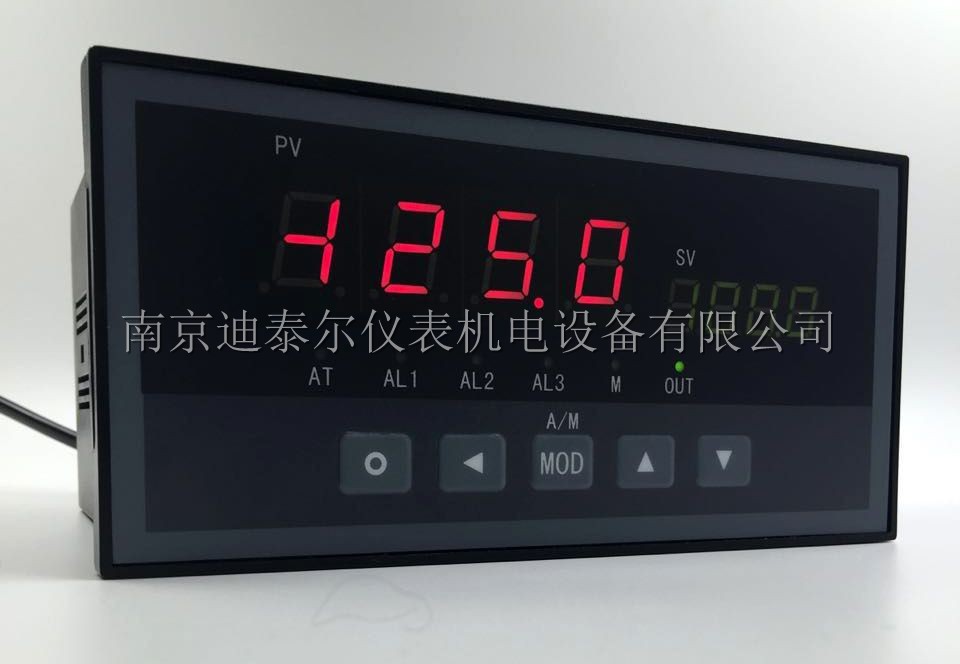

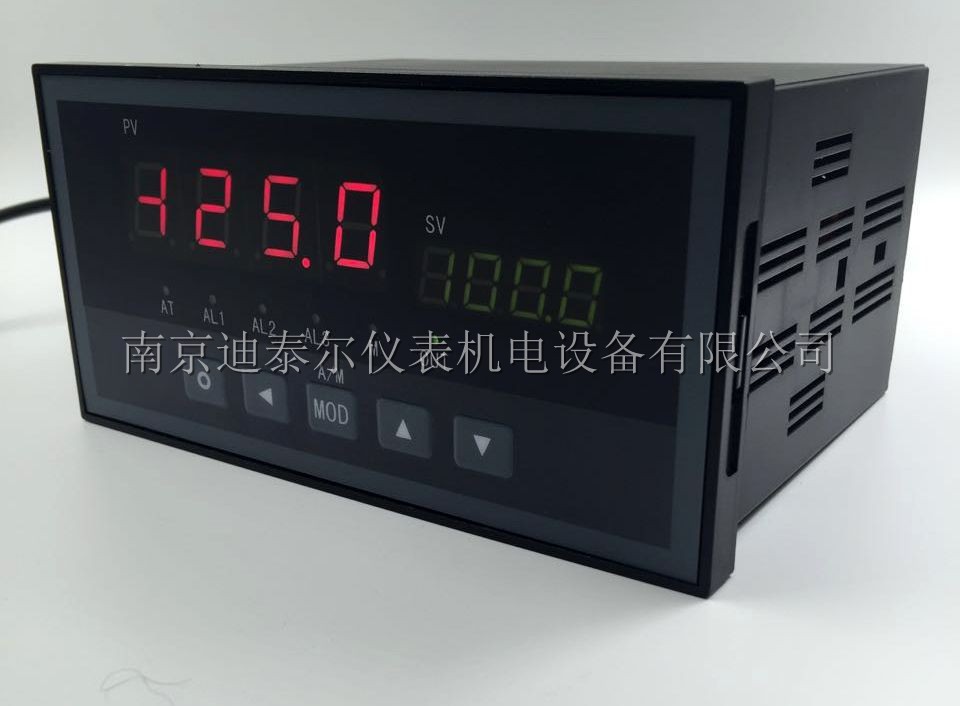

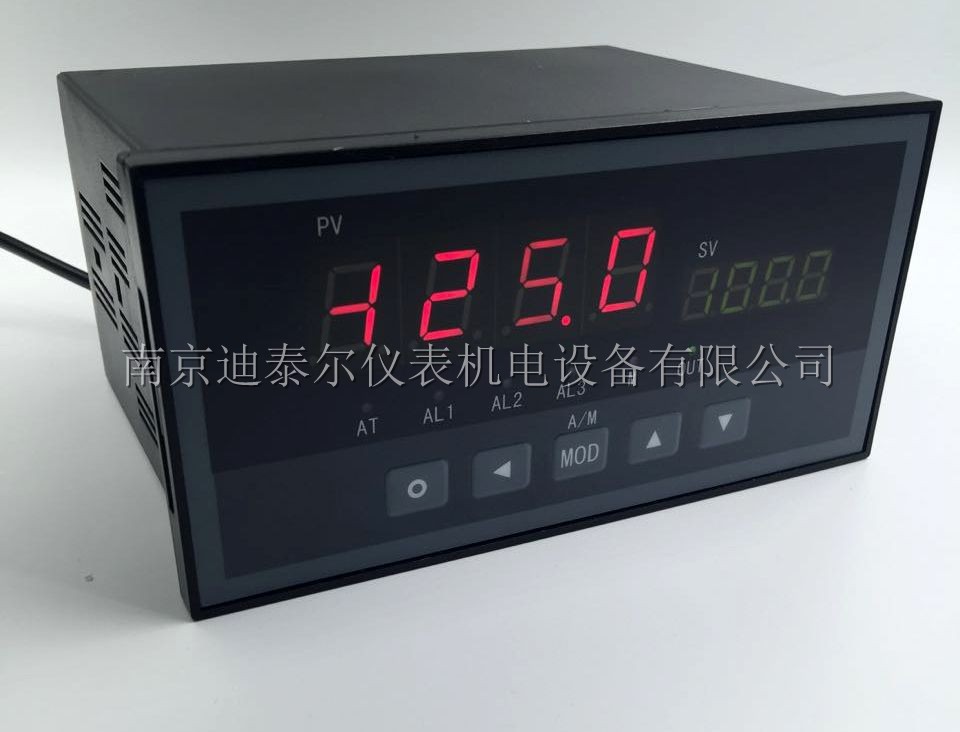

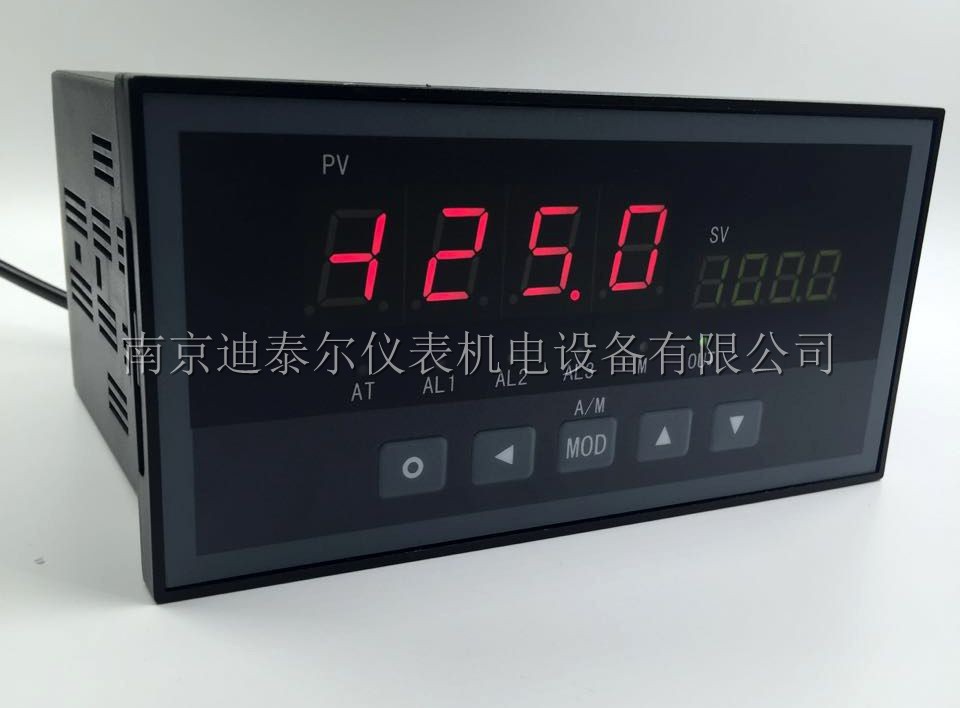

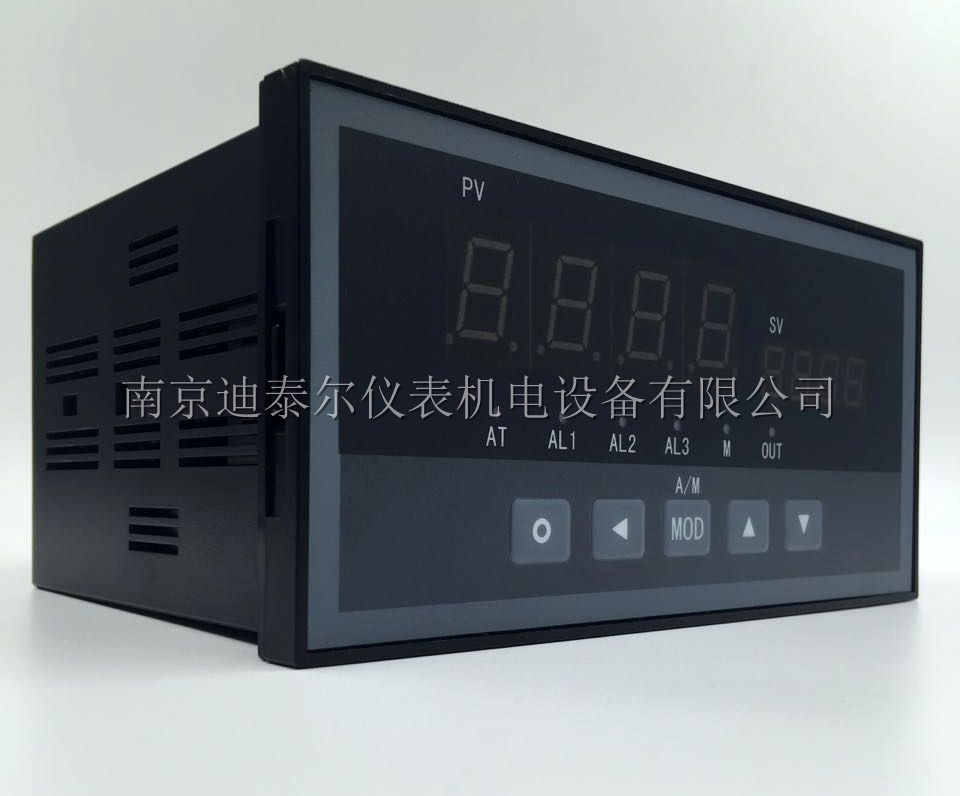

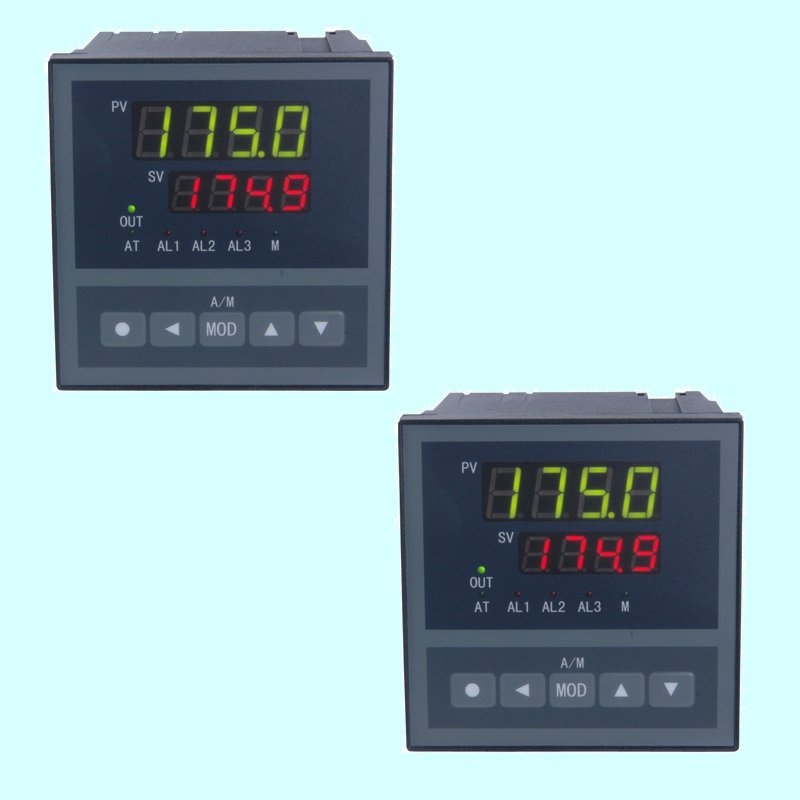

XSC5 PID智能调节仪 ,双显示、3点报警输出,0.2级精度,自整定功能

■ 0.2级精度，测控周期0.2秒。
■ 的PID智能控制算法，抗超调，具备自整定（AT）功能。
■ 3点报警输出，可选择12种报警方式，报警灵敏度独立设定。具备延时报警功能，有效防止干扰等原因造成误报。

1、概述
XSC5系列PID智能调节仪与各类传感器、变送器配合，可实现对温度、压力、液位、成分等过程量的测量、变换、显示、通讯和控制。
采用的PID智能控制算法，抗超调，具备自整定（AT）功能。
误差小于0.2%F·S，并具备调校、数字滤波功能，可帮助减小传感器、变送器的误差，有效提高系统的测量、控制精度。
适用于电压、电流、热电阻、热电偶、mV、电位器、远传压力表等信号类型。
3点报警输出，可选择12种报警方式，报警灵敏度独立设定。具备延时报警功能，有效防止干扰等原因造成误报。
全透明、高速、高效的网络化通讯接口，实现计算机与仪表间的数据传送和控制。
独有的控制权转移功能使计算机可以直接控制仪表的报警输出、控制输出和变送输出。
多种外形尺寸和面板形式可供选择。
良好的软件平台，具备二次开发能力，能够满足特殊的功能需求。
提供测试软件，组态软件和应用软件技术支持。
通过ISO9001：2000质量管理体系认证。
产品获得权威机构电磁兼容(EMC)检验。

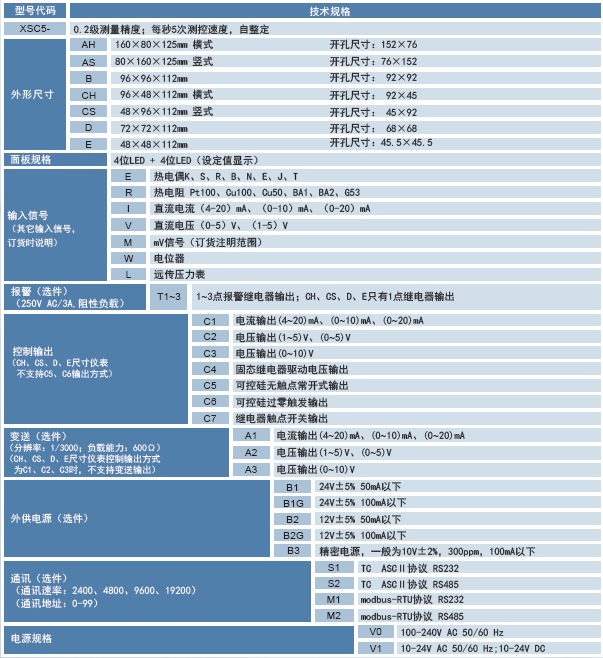

2、型号规格
XSC5 — o o o To Co Ao Bo So Vo
1：仪表基本功能
XSC5型为内给定（定值控制）调节仪
2：外形尺寸

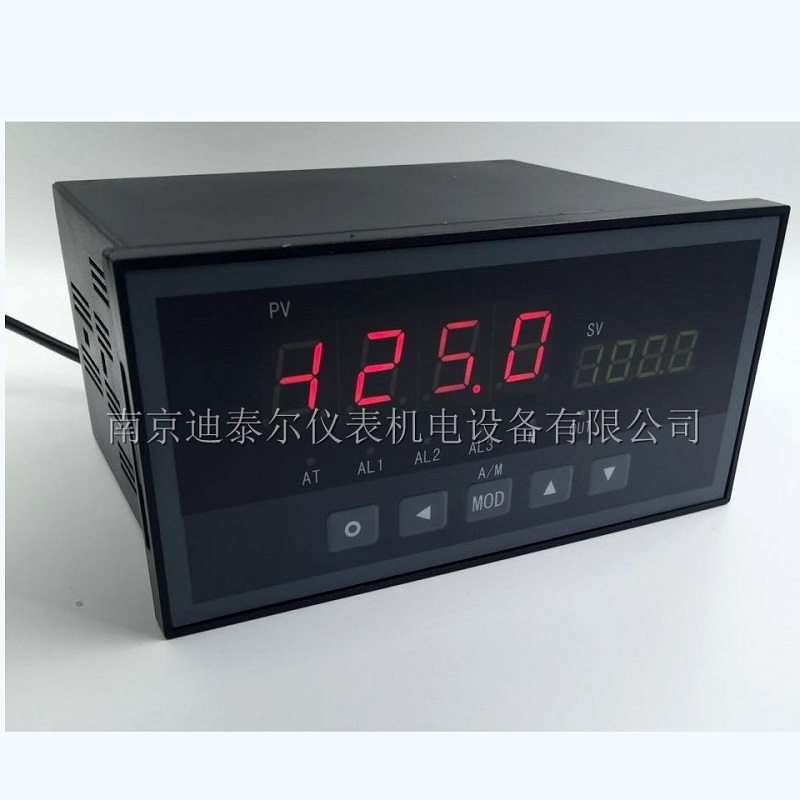

A：横式160×80×125或竖式80×160×125（W×H×L）
B：96×96×112（W×H×L）
C：横式96×48×112或竖式48×96×112（W×H×L）
3：面板形式 H：横式
S：竖式
F：方形
4：输入信号
E：热电偶或辐射感温计
R：热电阻或电阻
I：直流电流
V：直流电压
M：mV信号
W：电位器
L：远传压力表

5：报警点数量
T0：无报警
T1~T3：1~3点报警
6：控制输出
C0：无输出
C1：电流输出（4~20）mA、（0~10）mA或（0~20）mA
C2：电压输出（0~5）V、（1~5）V
C3：电压输出（0~10）V
C4：固态继电器驱动电压输出
C5：可控硅无触点常开式输出
C6：可控硅过零触发输出
C7：继电器触点开关输出
7：变送输出
A0：无输出
A1：电流输出（4~20）mA、（0~10）mA或（0~20）mA
A2：电压输出（0~5）V、（1~5）V
A3：电压输出（0~10）V
A4：其它输出
8：外供电源
B0：无外供电源
B1：外供24V DC
B2：外供12V DC
B3：外供精密电压源
B4：外供精密恒流源
B5：其它
9：通讯接口
S0：无通讯接口
S1：RS 232接口
S2：RS 485接口
S3：RS 422接口
S4：BCD码接口（限A、B型仪表）
10：仪表电源
V0：220V AC
V1：24V DC
V2：12V DC
V3：其它

3、技术规格
3.1 输入规格
输入信号类型：电压、电流、热电阻、热电偶、mV、电位器、
远传压力表7种，其中
电压：1V~5V DC，0V~5V DC 可通过设定选择
电流：4mA~20mA，0mA~10mA，0mA~20mA可通过设定选择
热电阻：Pt100，Cu100，Cu50，BA1，BA2，G53
可通过设定选择
热电偶：K，S，R，B，N，E，J，T可通过设定选择
其它输入信号或分度号需在订货时注明
3.2调节方式
连续PID调节
位式PID调节
3.3输出规格
控制输出：
可控硅无触点开关输出：
100V~240V AC，0.2A（持续）
1A（20ms瞬时，重复周期大于5s）
可控硅过零触发输出：可触发5A~500A的双向可控硅、2个单向可控硅反并联连接或可控硅功率模块
SSR电压输出：8V DC，40mA（用于驱动SSR固态继电器）
继电器输出：触点容量220V AC，3A
线性电流/电压输出：同变送输出（如下）
变送输出：
光电隔离
4mA~20mA，0mA~10mA，0mA~20mA直流电流输出，通过设定选择。负载能力大于600Ω
1V~5V，0V~5V，0V~10V直流电压输出，需订货时注明
输出分辨力：1/1000，误差小于±0.5% F·S
或：1/4000，误差小于±0.2% F·S（订货时注明）
报警输出
12种报警方式，通过设定选择。具备延时报警功能
继电器输出：触点容量220V AC，3A
OC门输出（订货时注明）：电压小于30V，电流小于50mA
3.4电源规格
电源：220V AC供电的仪表：85V~265V，功耗小于7VA
24V DC供电的仪表：20V~28V，功耗小于5VA
12V DC供电的仪表：9V~20V，功耗小于5VA
其它电源规格以随机说明书为准
3.5其它性能指标
工作环境：0℃~50℃，湿度低于90%R.H
宽温范围的仪表需在订货时注明
显示范围：-1999~9999，小数点位置可设定
显示分辨力：1/10000
基本误差：小于±0.2%F·S
测量分辨力：1/60000，16位A/D转换器
测量控制周期：短0.2秒，可通过参数设定
手/自动输出：自动/手动双向无扰动切换
外供电源
普通电源：用于给变送器供电，输出值与标称值的误差小于5%，负载能力大于50mA
精密电源：用于给压力、荷重等传感器供电，输出值与标称值的误差小于0.2%，负载能力大于40mA
24V DC，12V DC，5V DC或其它规格，需在订货时注明
电磁兼容：
IEC61000-4-2（静电放电），III级；
IEC61000-4-4（电快速瞬变脉冲群），IV级；
IEC61000-4-5（浪涌），III级；
IEC61000-4-8（工频磁场），V级；
IEC61000-4-9（脉冲磁场），IV级；
IEC61000-4-12（振荡波），III级

XSC5系列PID智能调节仪

①基本误差优于±0.2%F·S，16位A/D转换器，测控周期0.2秒，自整定；

②抗干扰设计，抑制现场的继电器、接触器等产生的快速脉冲群干扰和其它电磁干扰，抗干扰能力达到III级；

③手/自动切换

④变送输出：独立供电，全隔离。10位D/A,误差小于±0.5%，或12位D/A,误差小于±0.2%。

内容

代码说明

XSC5/

PID智能调节仪 , 双显示、控制输出

外形

尺寸

A—

160(W)×80(H)×125(L) 或80(W)×160(H)×125(L)

B—

96(W)×96(H)×112(L)

C—

96(W)×48(H)×112(L) 或48(W)×96(H)×112(L)

D—

72(W)×72(H)×112(L)

面板形式

横式

竖式

方形

输入信号

（其它输入信号订货时说明，注1）

热电偶K、S、R、B、N、E、J、T

prefix = o ns = "urn:schemas-microsoft-com:office:office"

热电阻Pt100、Cu100、Cu50、BA1、BA2、G53

直流电流（4～20）mA、（0～10）mA或（0～20）mA

直流电压（0～5）V、（1～5）V

直流mV（订货注明范围）

电位器500Ω～5000Ω

远传压力表

报警点数量

T□

T0:无报警T1～T3：1～3点报警（D尺寸多2点）

控制输出（注2）

无输出

电流输出（4～20）mA、（0～10）mA或（0～20）mA

电压输出（0～5）V、（1～5）V

电压输出（0～10）V

固态继电器驱动电压输出

可控硅无触点常开式输出

可控硅过零触发输出

继电器触点开关输出

变送输出

无输出

电流输出(4～20）mA、（0～10）mA或（0～20）mA

电压输出(0～5）V、（1～5）V

电压输出(0～10）V

其它输出

外供电源

无外供电源

外供 24V DC

外供 12V DC

外供精密电压源

外供精密恒流源

其它

通讯接口

无通讯接口

RS-232接口

RS-485接口

仪表电源

100V AC～240 V AC

10V DC～36 V DC（C型不能提供）

Modbus通讯协议选项

-M

注：1、标准信号及量程列表

输入信号类型		量程范围		输入信号类型		量程范围
电压	0～5VDC	-1999～9999		电流	4～20mA	-1999～9999
	1～5VDC				0～10mA
					0～20mA
热电阻	Pt100	-200.0-400.0℃	热电偶		K	0～1350℃
	Cu100	-50.0～150.0℃			S	0～1750℃
	Cu50	-50.0～150.0℃			R	0～1750℃
	BA1	-200.0～650.0℃			B	250～1800℃
	BA2	-200.0～400.0℃			E	0～700℃
	G53	-50.0～150.0℃			J	0～920℃
					T	0～400℃
					N	0～1300℃

2、针对D型尺寸的控制输出：

①、不支持C5、C6功能；

②、选择C4或C7时，报警点只能1点；

③、若选C1、C2或C3时，不支持变送输出；

XSC6系列PID智能调节仪

内容	代码说明
	XSC6/	.输入，双显
外形尺寸		A—	160×80×100（宽×高×深）
		B—	80×160×100（宽×高×深）作为PID显示带光柱，数显表显示为双显
		C—	96×96×100 （宽×高×深）作为PID显示带光柱，数显表显示为双显
		D—	96×48×100 （宽×高×深）
		E—	48×96×100 （宽×高×深）
辅助功能模块 MIO插槽注①			I2—	开关量输入模块2点开入k1 预置手动输出选择， k2设定值选择
			L1—	继电器1点常开输出模块220VAV/3A (快速继电器)
			L3—	继电器1点常开+常闭输出模块220VAC/5A
			V12—	12V外供模块50mA
			V18—	18V外供模块50mA
			V24—	24V外供模块50mA
			N—	表示该功能模块插槽无功能模块选择
主控功能模块 AUX插槽注②				X1—	电流输出模块0-20/4-20mA
				L1—	继电器1点常开输出模块220VAV/3A
				G1—	控固态输出模块12V/30mA
				W1—	常开式可控硅无触点开关模块220VAC/800mA
				K1—	常开式可控硅触发模块220VAC/200mA
				V12—	12V外供模块50mA
				V18—	18V外供模块50mA
				V24—	24V外供模块50mA
				N—	表示该功能模块插槽无功能模块选择
报警功能模块 ALM插槽注③					L1—	继电器1点常开输出模块220VAV/3A(快速继电器)
					L2—	继电器2点常开输出模块220VAV/3A×2
					L3—	继电器1点常开+常闭输出模块220VAC/5A
					V12—	12V外供模块50mA
					V18—	18V外供模块50mA
					V24—	24V外供模块50mA
					N—	表示该功能模块插槽无功能模块选择
通讯功能模块 COMM插槽注④						S1—	232通讯模块隔离MODBUS
						S2—	485通讯模块隔离MODBUS
						V12—	12V外供模块50mA
						V18—	18V外供模块50mA
						V24—	24V外供模块50mA
						N—	表示该功能模块插槽无功能模块选择
仪表电源							DC24V	直流10～32VDC开关电源
							AC220V	交流100～240VAC开关电源

注：各个功能模块插槽只能对应选择一个功能模块，详见以下注释说明。当功能选型与实际需求不符时，请咨询我司售前支持工程师或销售人员。

①、选择开关量输入功能时，必须选择此模块插槽，开关量输入包括2点开入：k1 预置手动输出选择， k2设定值选择无开关量选择时可以选择该模块插槽所对应的其它功能模块。

②、带PID控制输出功能时必须在此模块插槽选择对应的控制输出功能，无PID控制输出功能时可选择该模块插槽所对应的其它功能模块。

③、选择报警功能时，第1报警点或第1、2报警点必须选择该模块插槽，如果需求还有第2点或第3点报警功能时在辅助功能模块插槽或主控模块插槽空闲时可选用这两个插槽中的任何一个。无报警功能时可选择外供功能选项。

④、选择通讯功能时，必须选择该模块插槽。无通讯功能时可选择该模块插槽所对应的其它功能模块
