XSVW系列（液位、容量、重量）容量显示仪显示液体容积和重量

容量仪

原价

￥ 380.00-930.00

售价

￥380.00-930.00

0销量

产地: 江苏
型号: XSVW
是否进口: 否
装修及施工内容: 水电工程

可选规格

首页收藏

详情
猜你喜欢

产地: 江苏
型号: XSVW
是否进口: 否
装修及施工内容: 水电工程

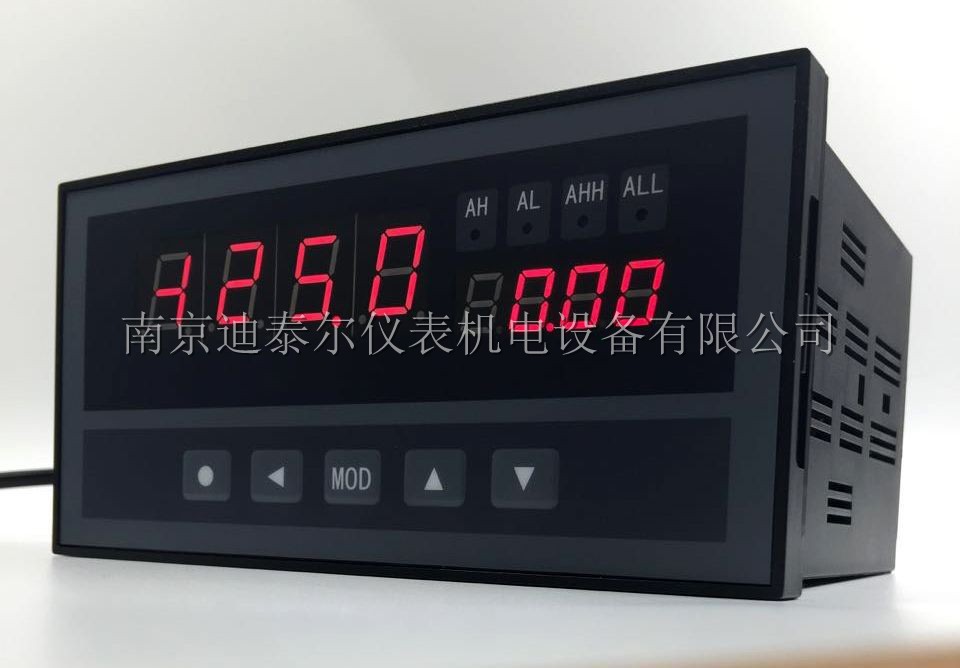

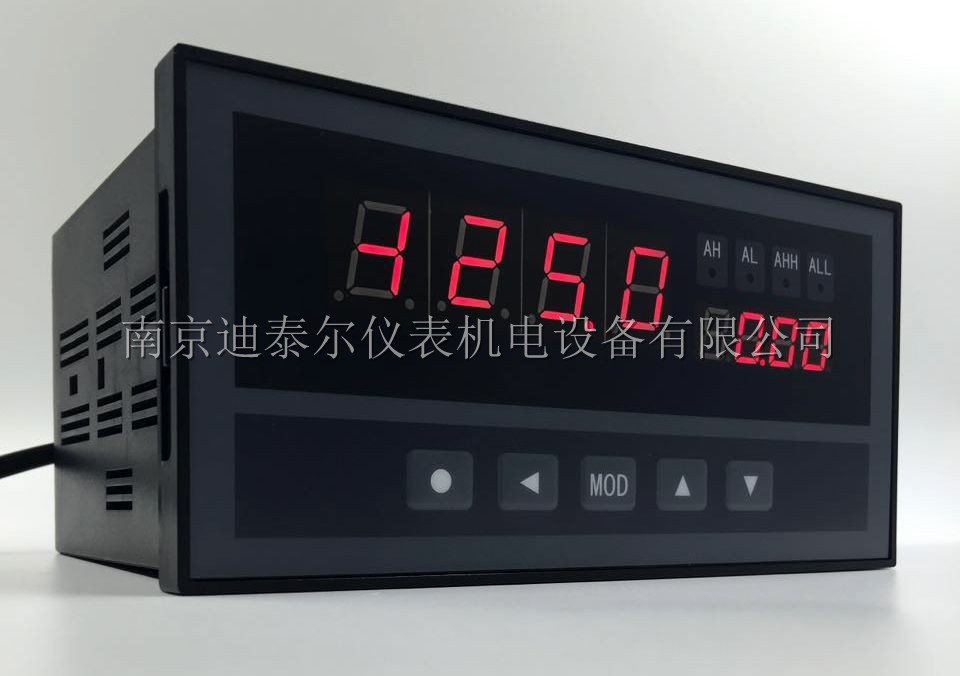

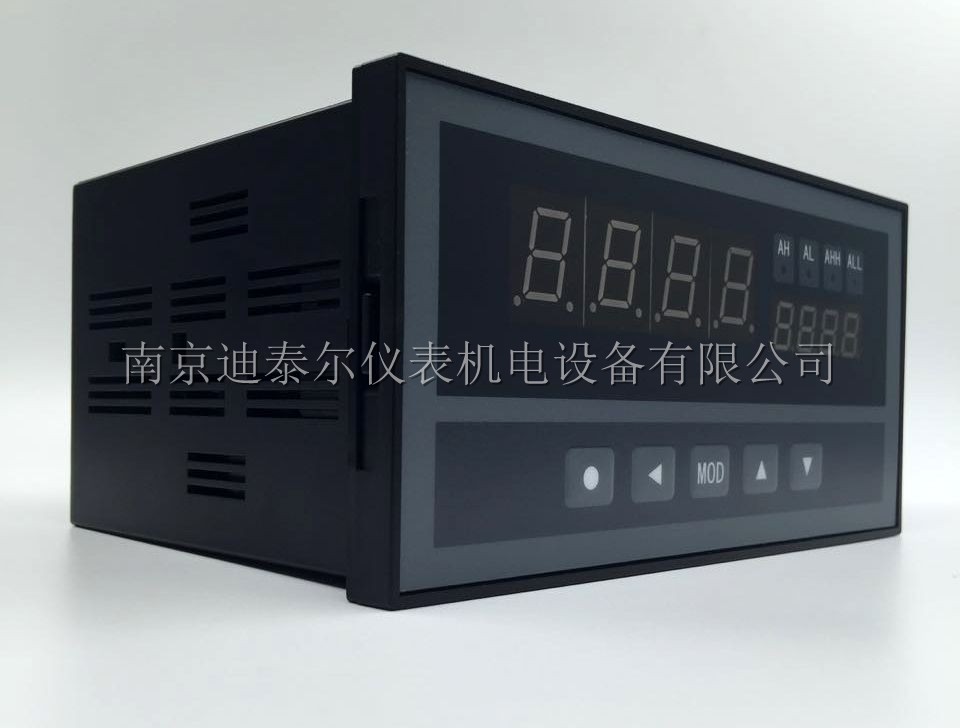

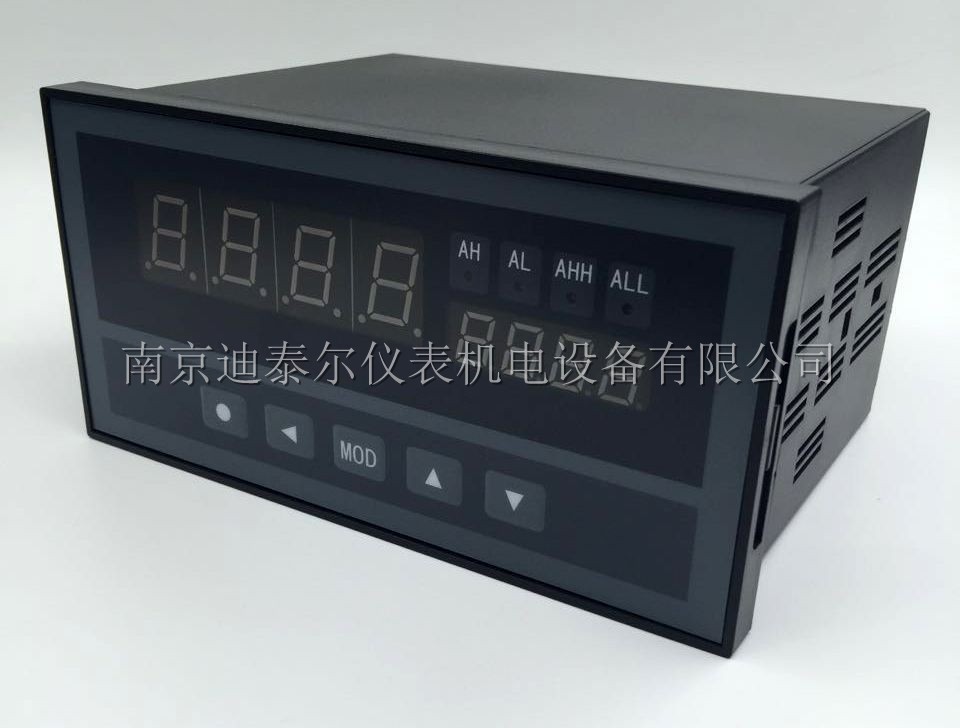

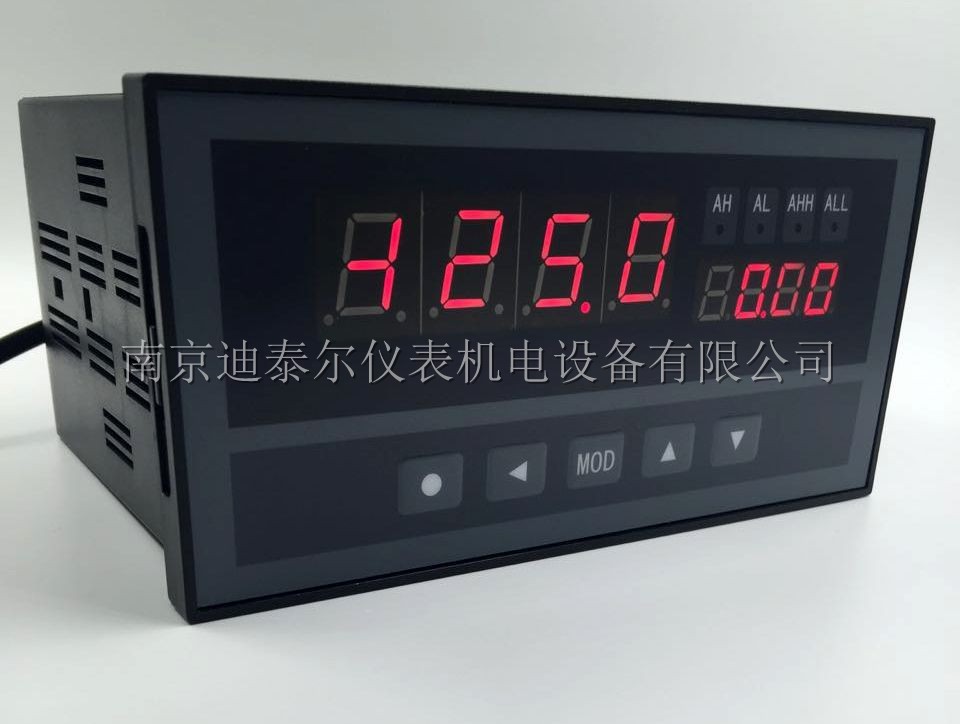

XSVW系列（液位、容量、重量）

■ 与各类液位传感器配合，测量显示液位的同时，按选定的容器类型，设置的容器结构尺寸及液体密度，计算、显示液体容积和重量。

■ 适用于卧罐、竖罐、方形池、球罐、锥形罐5种容器类型。

■ 输入信号测量精度0.2级，测控速度每秒10次。

■ 8段折线功能可依据标定数据对容量值进行2次修正，提高系统精度。

■ 显示范围-1999～9999。

■ 直流电流或直流电压输入可通过参数设置选择。

■ 可选配1～4点报警输出。

■可选配变送、通讯。

注①：同时需要变送和通讯功能时：AH、AS、B尺寸可以直接选型规格为A*MS*；C尺寸受端子数限制，不能有外供及第4报警；D尺寸受端子数限制，不能有外供及第3报警；E尺寸受端子数限制，不能有外供

内容	代码说明
	XSVW	测量液位，并计算液体容积和重量；0.2级测量精度；每秒10次测控速度
外形尺寸		AH	160×80×125 横式开孔尺寸：152×76
		AS	80×160×125 竖式开孔尺寸：76×152
		B	96×96×76开孔尺寸：92×92
		CH	96×48×82 横式开孔尺寸：92×45
		CS	48×96×82 竖式开孔尺寸：45×92
		D	72×72×75开孔尺寸：68×68
		E	48×48×108开孔尺寸：45.5×45.5
面板规格				双4位LED显示
报警（选件）（250V AC/3A，阻性负载）			AH、AS		T1～T4	1～4点报警继电器输出，均为常开+常闭双触点
			B		T1～T2	1～2点报警继电器输出，均为常开+常闭双触点
					T3～T4	3～4点报警继电器输出，均为单常开触点
			CH、CS		T1～T2	1～2点报警继电器输出，均为常开+常闭双触点
					T3	3点报警继电器输出，均为单常开触点
					T4	4点报警继电器输出，前3点为单常开触点，第4点为常开+常闭双触点。选择T4时，不能选择外供电源
			D		T1～T2	1～2点报警继电器输出，1点常开+常闭双触点；1点单常开触点
					T3	3点报警继电器输出，1点为常开+常闭双触点，另外2点为单常开触点。选择T3时，不能选择外供电源
			E		T1～T2	1～2点报警继电器输出，1点常开+常闭触点，另1点为常开触点
变送/通讯（选件）注① （最高分辨率：1/10000；负载能力600Ω）（通过仪表参数可选：Modbus-RTU或TC-ASCII通讯协议）						A1	电流输出（4～20）mA、（0～20）mA、（0～10）mA
						A2	电压输出（0～5）V、（1～5）V
						A3	电压输出（0～10）V
						MS1	RS232接口（限AH、AS、B尺寸）
						MS2	RS485接口
外供电源（选件）							B1	24V±5% 50mA以下
							B2	12V±5% 50mA以下
电源规格								V0	100～240V AC 50/60 Hz
								V1	10～24V AC 50/60 Hz；10～24V DC
