XST系列单通道热工仪表,带光柱显示,报警输出,0.2级显示仪

XST 单通道数字显示仪表

原价

￥ 380.00-820.00

售价

￥380.00-820.00

0销量

产品用途: 自动化控制
产地: 江苏
加工定制: 是
型号: XST
是否跨境出口专供货源: 否
是否进口: 否

可选规格

首页收藏

详情
猜你喜欢

XST智能数显仪表
■ 0.2级精度，测控速度每秒5次。显示范围-1999～9999。

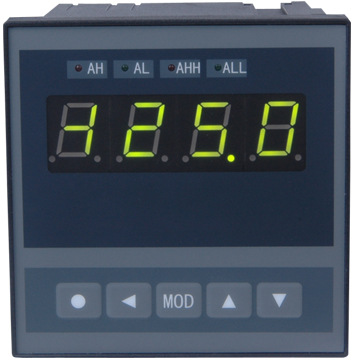

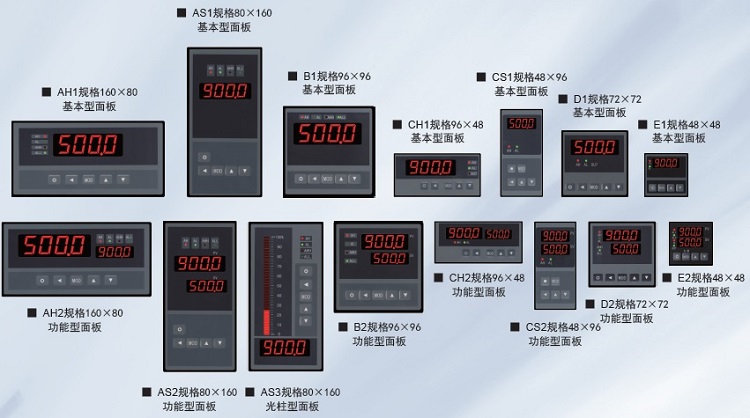

■ 基本型，功能型，光柱型三种可选择的面板形式。
■ 8段折线修正功能。
■ 可选配1~4点报警输出。包括测量值上限、测量值下限、偏差上限、偏差下限、偏差基本值五种基本报警方式
和与五种基本报警方式对应的五种待机报警方式。
（待机报警方式：指仪表通电时即使处于报警区域也不报警，当测量值进入不报警区域后建立待机条件，此后正常报警）
■ 5种可选配的外供电源。
■ 可选配通讯、变送和打印功能。

XST-E系列过程仪表
1 、输入信号：热电阻，热电偶信号（任意分度号）全范围（含负温区）；分辨率1 度或0 . 1 度可选
2 、常规DC 电流电压信号，以及远程压力表，电位器，电阻信号
3 、显示：LED 单、双数显；数字显示范围：- 1999 ~ 9999 小数点，位置可选定、带光柱显示
4 、测量精度：≤士0 . 2 ％F.S
5 、可选报警输出、馈电输出、模拟输出、变送输出、通讯输出、打印输出
6 、环境温度范围：O ~50 ℃
7 、面板尺寸：160x80 （横式、竖式）; 96x96 、96x48 （横式、竖式）72x72 、48x48 、160x80 （打印单元）

XST-E系列单输入通道数字式智能仪表用户手册
1.型号规格
XST / E— F o o T o A o B o S o V o o
1：外形尺寸
E： 48×48×112（W×H×L）
2：面板形式 F：方形
3：显示方式：
1：测量值（绿色）
2：测量值（绿色）+ 设定值（红色）
★ LED显示的颜色可按订货要求。
4：输入信号
E：热电偶或辐射感温计
R：热电阻或电阻
I：直流电流
V：直流电压
M：mV信号
W：电位器
L：远传压力表
5：报警点数量
T0：无报警
T1~T2：1~2点报警
6：变送输出
A0：无输出
A1：电流输出（4~20）mA、（0~10）mA
或（0~20）mA
A2：电压输出（0~5）V、（1~5）V
A3：电压输出（0~10）V
A4：其它输出
7：外供电源
B0：无外供电源
B1：外供24V DC
B2：外供12V DC
B3：其它
8：通讯接口
S0：无通讯接口
S1：RS 232接口
S2：RS 485接口
9：仪表电源
V0：220V AC
V1：24VDC
V2：12VDC
V3：其它
10：N表示非标功能。仪表某部分功能已按订货要求变更
注:在订购标准产品时需要注意，上述功能中的6变送输出和8通讯只能二选一，不能同时选择两种功能，如果有特殊要求，请在订货时指明

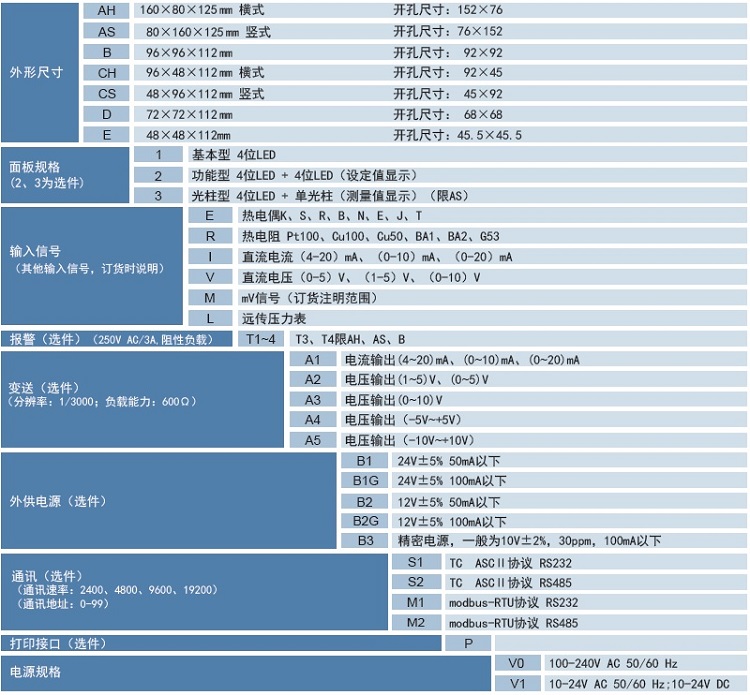

XST系列单输入通道数字式智能仪表

①基本误差优于±0.2%F·S。16位A/D转换器。测控周期0.2秒，8段折线功能

内容

代码说明

XST/

单显示

外形

尺寸

A—

160(W)×80(H)×125(L) 或80(W)×160(H)×125(L)

B—

96(W)×96(H)×112(L)

C—

96(W)×48(H)×112(L) 或48(W)×96(H)×112(L)

D—

72(W)×72(H)×112(L)

E—

48(W)×48(H)×112(L)

面板形式

横式

竖式

方形

显示方式

测量值（绿色）

测量值（绿色）+ 设定值（红色）

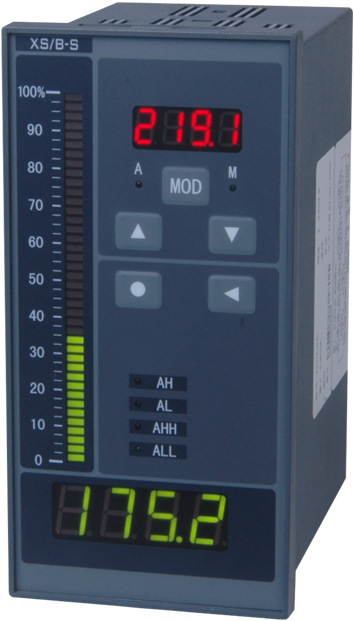

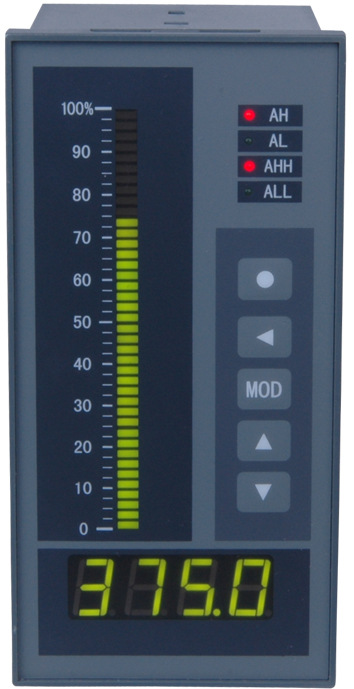

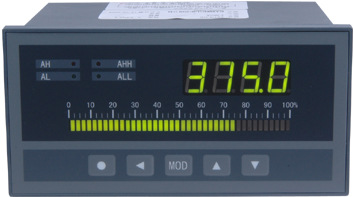

测量值（绿色）+ 测量值光柱（绿色）（限A型仪表）

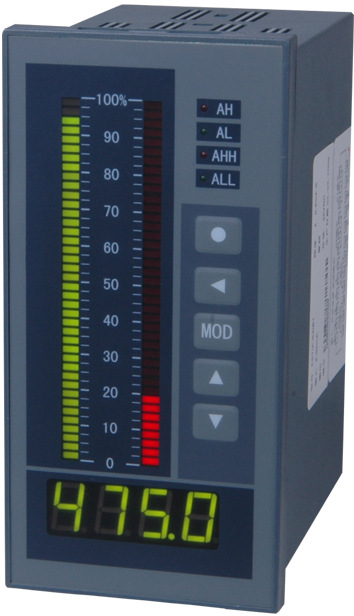

测量值（绿色）+ 测量值光柱（绿色）+设定值光柱（红色）限A-S型

测量值（绿色）+ 测量值光柱（绿色）+设定值（红色）限A-S型

输入信号

（其它输入信号订货时说明）

热电偶K、S、R、B、N、E、J、T

热电阻Pt100、Cu100、Cu50、BA1、BA2、G53

直流电流（4～20）mA、（0～10）mA或（0～20）mA

直流电压（0～5）V、（1～5）V

mV信号（订货注明范围）

电位器

远传压力表

报警点数量

T□

T0:无报警 T1～T4：1～4点报警触点容量220V AC, prefix = st1 3A ；尺寸为C、D、E型仪表高2点报警，尺寸为 A、B型高为4点报警。

变送输出

无输出

电流输出(4～20）mA、（0～10）mA或（0～20）mA

电压输出(0～5）V、（1～5）V

电压输出(0～10）V

其它输出

外供电源

无外供电源

外供 24V DC，误差小于±5%，大于50mA

外供 12V DC，误差小于±5%，大于50mA

外供精密电压源，误差小于±0.2%，大于40mA

外供精密恒流源，误差小于±0.2%，（0.1～10mA）

其它（订货须注明）

通讯接口（注2）

无通讯接口

RS-232接口

RS-485接口

仪表电源

100V AC～240 V AC

10V DC ～36V DC

打印功能（带硬件时钟）（注2）

P表示打印接口，不带可省略

P1表示带一体化打印机（需定制）

非标准功能

N表示非标功能

Modbus通讯协议选项

－M

注：1、标准信号及量程列表

输入信号类型		量程范围	输入信号类型		量程范围
电压	0～5VDC	-1999～9999	电流	4～20mA	-1999～9999
	1～5VDC			0～10mA
				0～20mA
热电阻	Pt100	-200.0～400.0℃	热电偶	K	0～1350℃
	Cu100	-50.0～150.0℃		S	0～1750℃
	Cu50	-50.0～150.0℃		R	0～1750℃
	BA1	-200.0～650.0℃		B	250～1800℃
	BA2	-200.0～400.0℃		E	0～700℃
	G53	-50.0～150.0℃		J	0～920℃
				T	0～400℃
				N	0～1300℃

2、打印功能不能和通信接口同时存在，打印功能只限于A、B型仪表。

3、48×48尺寸不支持OC门输出功能
