自力式流量调节器RE,入口压力的调整,不锈钢恒流阀

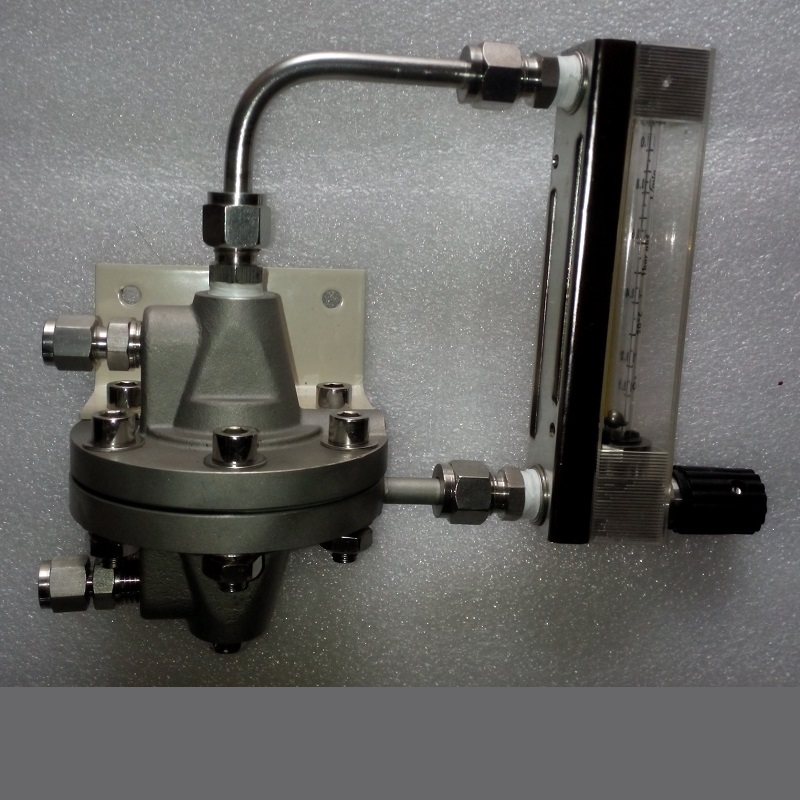

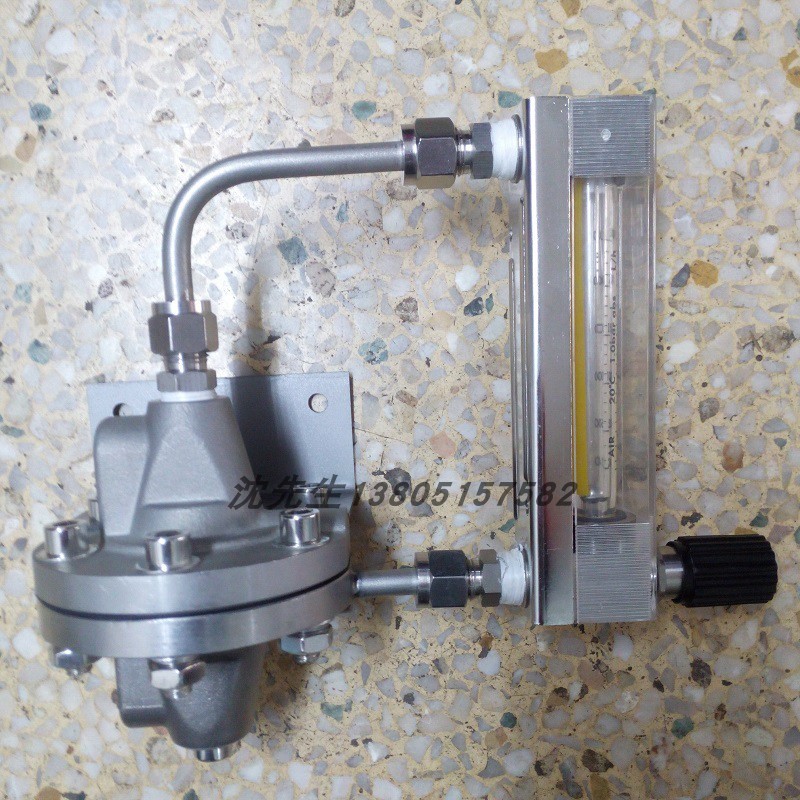

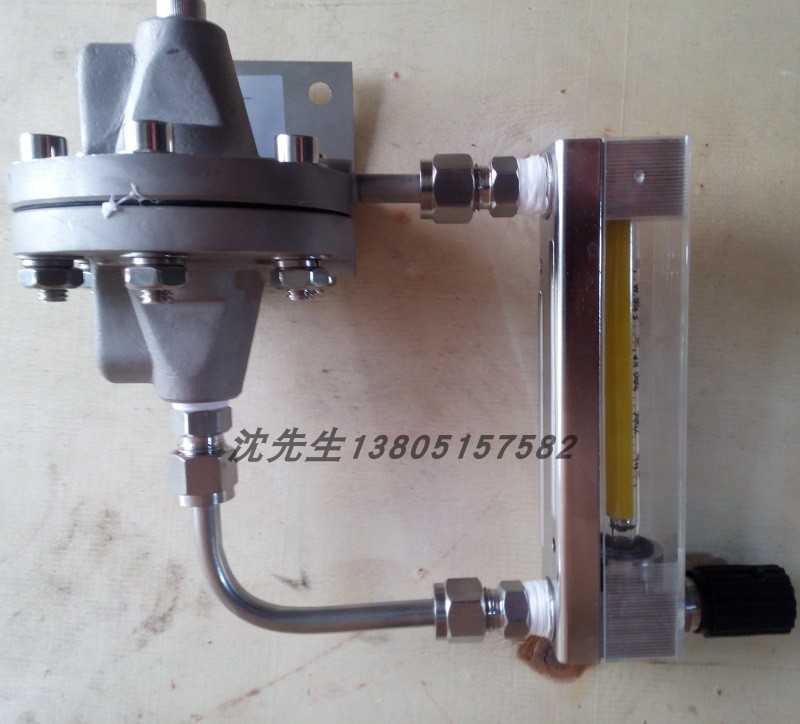

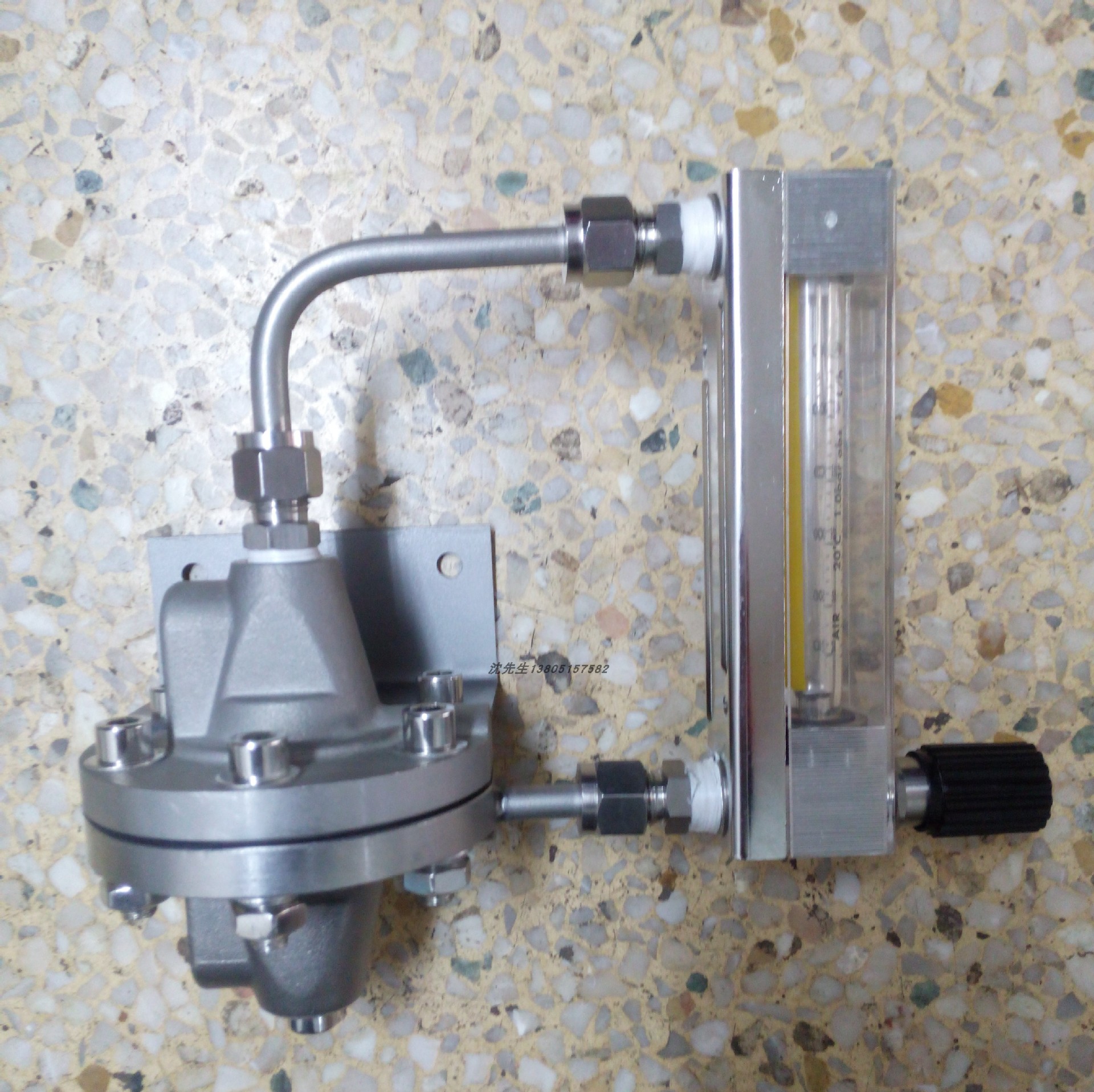

自力式流量调节器

原价

￥ 1350.00

售价

￥1380.00

0销量

产地: 江苏
公称通径: 6
加工定制: 是
型号: RE
工作压力: 1
工作温度: 120
是否跨境出口专供货源: 否
是否进口: 否
测量范围: 1.6
类型: 变面积式流量计
精度等级: 1.5
订货号: 20180705
适用介质: 气体液体

可选规格

首页收藏

详情
猜你喜欢

自力式压力调节器

自力式压力调节器根据力平衡原理维持通过外部针阀的流体的恒定压差来保持通过外部针阀的流体流量不变自力式压力调节器与外部针阀及下游反馈管线联成一个闭环自动控制系统针阀前后的恒压差是靠控制器内膜片上的负载弹簧决定的通过从针阀后至膜片上的反馈管线使膜片上下的压差等于针阀前后的压差。
自力式压力调节器(恒流器)用在介质压力波动较大的场合，用来控制气体、液体的流量保持恒定，使流量计能够得到稳定准确的测量，可广泛应用于各种分析仪器、孔板等取压口的吹洗（气）。RE型用于稳定入口气体或液体压力的变化（对于液体也适用于出口压力的变化）。RA型只用于气体，稳定出口压力变化。

TZLM-01型自力式流量调节器

自力式流量调节器是由调节器和玻璃转子流量计构成一体的流量调节仪表，它无需外界提供动能，依靠流体本身的能量，使被测流体压力稳定，从而实现流量控制和测量。可广泛应用于被测流体压力有较大变化的场合。

1. 主要技术参数

(1) 控制和测量范围 :

水 (20 ℃ ) 0.15 ～ 160L/h

空气 (1.013 × 10 5 Pa,20 ℃ ) 3 ～ 1600L/h

(2) 范围度 :10:1

(3) 准确度等级 :2.5;4

(4) 调节性能 : 输入压力变化± 10%, 输出流量变化小于± 1%

(5) 工作条件 : 温度 0 ～ 60 ℃，相对湿度 <80%

2. 型号规格见表 1

表 1

型号	测量流体	控制和测量范围	准确度等级	允许被测流体状况尺寸 mm
				温度 ℃	压力 MPa	A	B	C	D
TZLM-01-Q1	气体	0.05 ～ 0.5L/min 0.1 ～ 1L/min 0.15 ～ 1.5L/min 0.2 ～ 2L/min	4	0 ～ 60	0.02 ～ 0.15	26	21	-	-
	气体	0.3 ～ 3L/min 0.5 ～ 5L/min 0.7 ～ 7L/min 1 ～ 10L/min 1.5 ～ 15L/min				29	30
TZLM-01-Q2	气体	16 ～ 160L/h 25 ～ 250L/h 40 ～ 400L/h 60 ～ 600L/h 100 ～ 1000L/h	2.5		0.03 ～ 0.25	36	43.5	171	180
		160 ～ 1600L/h 250 ～ 2500L/h			0.05 ～ 0.25	43		224	253
TZLM-01-Y1	液体	2.5 ～ 25ml/min 6 ～ 60ml/min	4		0.03 ～ 0.15	26	21	-	-
TZLM-01-Y2		1 ～ 10L/h 1.6 ～ 16L/h 2.5 ～ 25L/h 4 ～ 40L/h 6 ～ 60L/h	2.5		0.03 ～ 0.25	36	43.5	171	180
		10 ～ 100L/h 16 ～ 160L/h				43		244	253

3. 外形及安装尺寸见下图和表 1

TZLM-01-Q1 TZLM-01-Y1自立式流量调节器外形图

TZLM-01-Q2 TZLM-01-Y2自立式流量调节器外形图

LZC 系列吹扫装置

一、概述

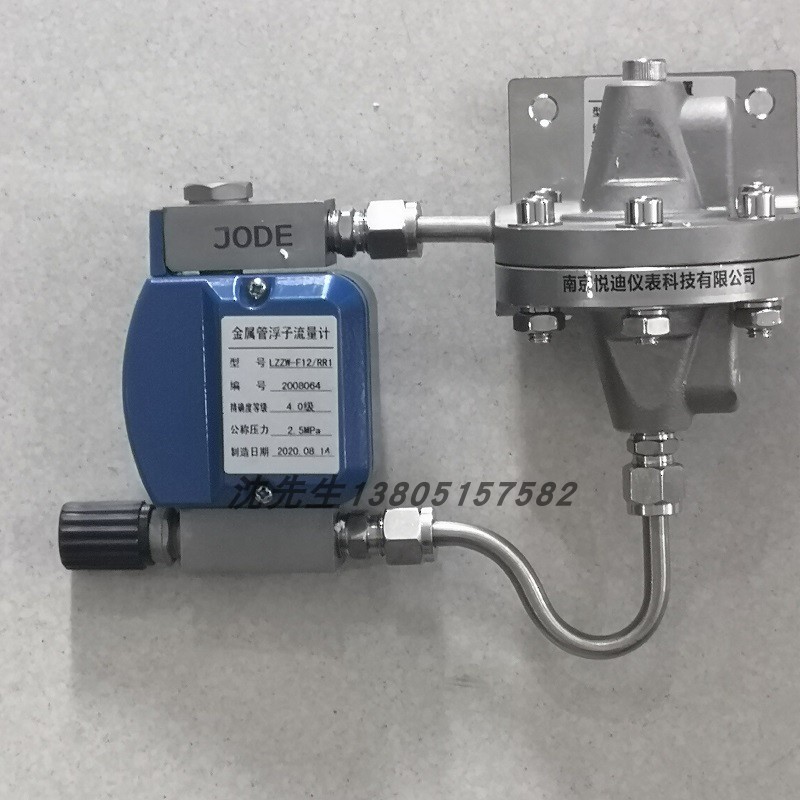

LZC 系列吹扫装置，是由生产的金属管浮子流量计和恒流控制阀组成，在系统中实现恒流量输出设定、控制和指示。可广泛应用于石油炼制、化工、乙烯、化肥、钢铁、化纤纺织等行业变送器的吹扫、差压法液位测量等过程控制中。

二、测量原理

恒流控制阀由一个调节阀和一个平衡控制阀组成，恒流控制阀流量的大小取决于连接

在膜片上阀门的位置，在没有介质流量时，调节阀前后没有差压，膜片只受弹簧力打开平衡控制阀门，当流体流过时，调节阀前后产生差压 P1-P2 ，该差压同时作用在膜片上，与弹簧力相反，使阀门适当关闭。根据平衡原理，弹力等于调节阀前后两端的压差在膜片产生的压力，使得介质流量恒定不变。通过调节阀来改变流量设定值。

应用于气体或者蒸气时，由于气体是可压缩的，精确的控制流量是以恒流控制阀上的压力为恒定值，依据恒流控制阀设置位置分为两种型式：

● RE 型流量控制器设置在上游，用于气体或蒸气时，适用于流量控制器出口压力为一恒定值或排放到大气中去的场合。

● RA 型流量控制器设置在下游，用于气体或蒸气时，适用于流量控制器出口压力为一恒定值的场合。用于液体场合时，两种型号的效果相同。

三、型号命名

LZC A – B / C / D / E

A 配用流量计		B 流量控制阀位置		C 用户端连接方式
1	LZZW 型金属管浮子流量计	RE	入口压力调节器	F	法兰（ HG20592 ）
2	LZZ 型金属管浮子流量计	RA	出口压力调节器	S	螺纹连接 NPT
3	DK800 玻璃转子流量计			K	卡套连接
D 接触介质材质		E 附件
RR1	1Cr18Ni9Ti	P	带有压力表
RRO	316	G	带有过滤器
RL	316L

四、主要技术参数

型号		LZC1	LZC2
测量范围	水（ 20 ℃）	0.3-100L/H	2.5-4000L/H
	空气（ 20 ℃ 101325Pa ）	5-3400L/H	0.07-110m3/h
量程比		10:1
精确度等级		4 级	2.5 级
流量刻度划分		实际流量刻度
小要求压差		0.05MPa
大可控压差		0.5MPa
大压力		4.0MPa 或按照用户要求
介质温度		-80+150 ℃
环境温度		-25+65 ℃
接触介质材质		304 、 316 、 316L 和 PTFE 密封垫
外壳		铸铝、环氧树脂喷涂
连接	标准螺纹	1/4”NPT 或 1/2”NPT 阴螺纹	1/2”NPT 或 1”NPT 阴螺纹
	标准卡套	Φ 6 、φ 8 、φ 10mm	φ 12mm
	标准法兰	HG20592-97 DN15 、 DN25 或按用户要求

五、测量范围

1. LZC1 型吹扫装置

锥管号	水（ 20 ℃ L/H ）	空气（ 20 ℃ 101325Pa L/H ）	大压力损失（ KPa ）
W01	--	1.2-12	1.0
W02	--	5-50	1.2
W03	0.3-3	10-100	1.4
W04	0.5-5	15-150	1.5
W05	1-10	40-400	1.8
W06	2.5-25	80-800	3.5
W07	4-40	125-1250	6.5
W08	6-60	200-2000	13.0
W09	8-80	250-2500	23.5
W10	10-100	340-3400	40.0

2. LZC2 型吹扫装置

通径 DN (mm)	流量范围		大压力损失
通径 DN (mm)	空气（ 20 ℃ 101325Pa ） m3/h	水（ 20 ℃） L/H	空气（ KPa ）	水（ KPa ）
15	0.07-0.7	2.5-25	7.1	6.5
	0.11-1.1	4-40	7.2	6.5
	0.18-1.8	6-60	7.3	6.6
	0.28-2.8	10-100	7.5	6.6
	0.40-4.0	16-160	8.0	6.8
	0.70-7.0	25-250	10.8	7.2
	1.0-10.0	40-400	10	8.6
	1.6-16	60-600	14	11.1
25	3-30	100-1000	7.7	7
	4.5-45	160-1600	8.8	8
	7-70	250-2500	12	10.8
	11-110	400-4000	19	15.8
