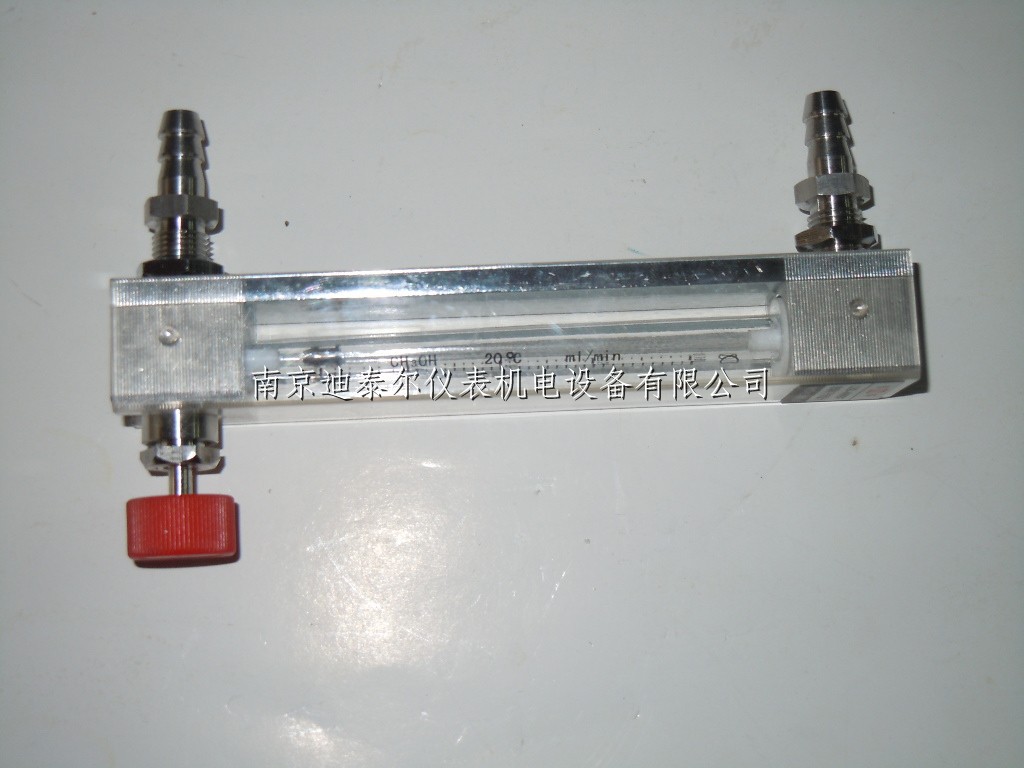

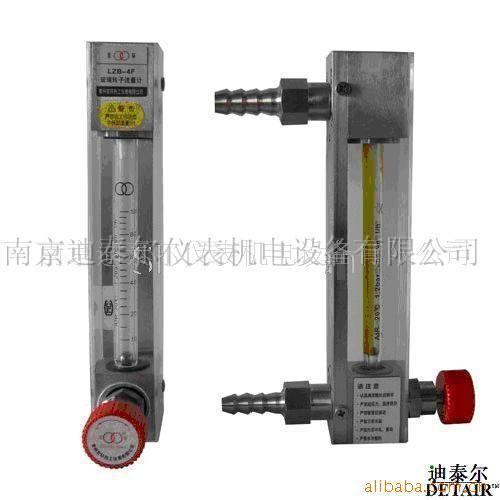

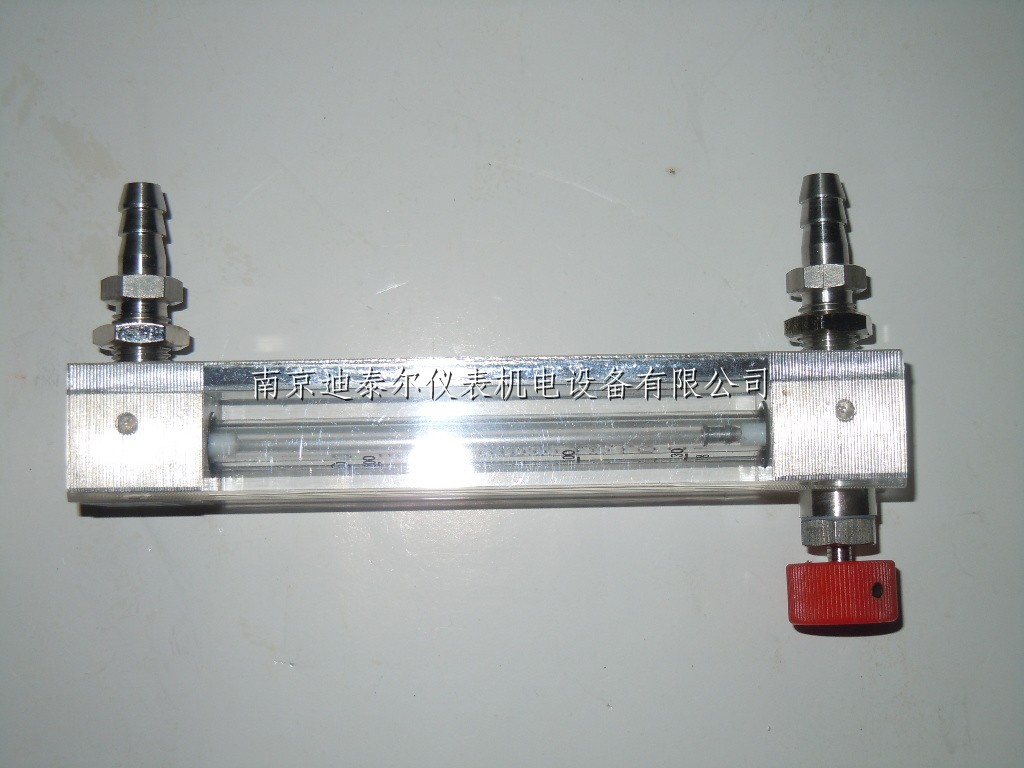

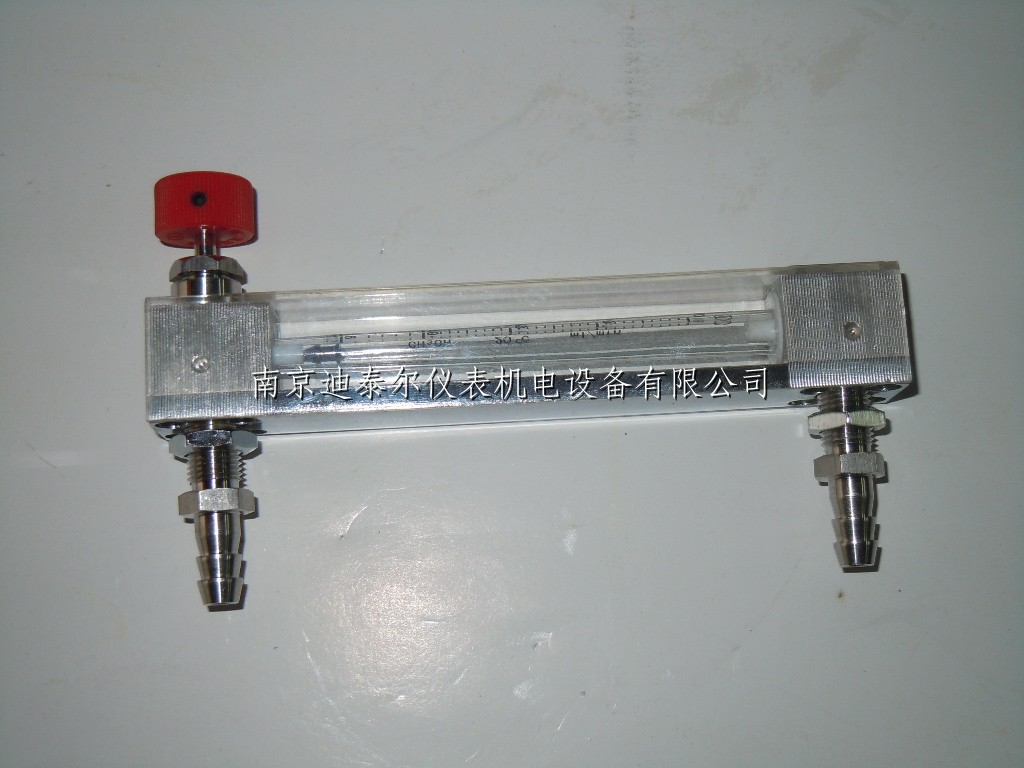

LZJ-10玻璃管浮子流量计 LZJ-10（G）双环不锈钢玻璃转子流量计

玻璃转子流量计

原价

￥ 150.00-180.00

售价

￥150.00-180.00

0销量

产地: 江苏
加工定制: 是
地市: 常州市
型号: LZB
工作压力: 1
工作温度: 120
是否跨境出口专供货源: 否
是否进口: 否
测量范围: 1
类型: 浮子流量计
精度等级: 1.5 2.5
订货号: 20210328
适用介质: 气体液体

可选规格

首页收藏

详情
猜你喜欢

1. 型号规格及主要参数见下表　　　　　　　　　　　　　单位： mm

公称通径（ mm ）	型号	测量范围		准确度等级	允许被测流体状况
		水 20 ℃	空气 20 ℃ 101325Pa		温度（℃）	压力等级（ MPa ）
4	LZB-4 LZB-4F	1 ～ 10L/h 1.6 ～ 16L/h 2.5 ～ 25L/h	16 ～ 160L/h 25 ～ 250L/h 40 ～ 400L/h	4 级耐腐型为 6 级	- 20 ～ 120	≤ 1
6	LZJ-6 LZJ-6F	2.5 ～ 25L/h 4 ～ 40L/h 6 ～ 60L/h	40 ～ 400L/h 60 ～ 600L/h 100 ～ 1000L/h	2.5 级耐腐型为 4 级
10	LZJ-10 LZJ-10F	6 ～ 60L/h 10 ～ 100L/h 16 ～ 160L/h	100 ～ 1000L/h 160 ～ 1600L/h 250 ～ 2500L/h

2. 外形、安装连接方式及连接尺寸如下：

单位： mm

3. 流量计接触测量流体的零部件材质

零件名称	普通型材质	耐腐型材质
针阀	不锈钢
针阀座	黄铜镀铬	不锈钢
下基座	黄铜镀铬	不锈钢
止档	PTFE
顶紧器	黄铜镀铬	不锈钢
闷头	黄铜镀铬	不锈钢
上基座	黄铜镀铬	不锈钢
密封片	橡胶	氟橡胶
锥管	硼硅酸盐玻璃
浮子	不锈钢或玛瑙
接嘴	黄铜镀铬	不锈钢

法兰式玻璃转子流量计

公称通径（ mm ）

型号

测量范围

准确度等级

允许被测流体状况

水 20 ℃

空气 20 ℃ 101325Pa

温度（℃）

压力等级（ MPa ）

LZB-15

LZB-15F

10 ～ 100L/h

16 ～ 160L/h

25 ～ 250L/h

40 ～ 400L/h

60 ～ 600L/h*

0.25 ～ 2.5m3/h

0.4 ～ 4m3/h

0.6 ～ 6m3/h

1.2 ～ 12m3/h

2 ～ 20m3/h*

2.5 级

耐腐型为 4 级

-20 ～ 120

≤ 0.6

LZB-25

LZB-25F

40 ～ 400L/h

60 ～ 600L/h

100 ～ 1000L/h

160 ～ 1600L/h

250 ～ 2500L/h*

1 ～ 10m3/h

1.6 ～ 16m3/h

2.5 ～ 25m3/h

5 ～ 50m3/h

6 ～ 60m3/h*

1.5 级

耐腐型为 4 级

LZB-40

LZB-40F

160 ～ 1600L/h

250 ～ 2500L/h

400 ～ 4000L/h*

4 ～ 40m3/h

6 ～ 60m3/h

12 ～ 120m3/h*

LZB-50

LZB-50F

400 ～ 4000L/h

600 ～ 6000L/h

1000 ～ 10000L/h*

10 ～ 100m3/h

16 ～ 160m3/h

30 ～ 300m3/h*

LZB-80

LZB-80F

1000 ～ 10000L/h

1600 ～ 16000L/h

2500 ～ 25000L/h

3600 ～ 36000L/h*

25 ～ 250m3/h

40 ～ 400m3/h

60 ～ 600m3/h

100 ～ 1000m3/h*

≤ 0.4

100

LZB-100

LZB-100F

5 ～ 25m3/h

8 ～ 40m3/h

20 ～ 60m3/h

40 ～ 100m3/h*

120 ～ 600m3/h

200 ～ 1000m3/h

600 ～ 1600m3/h

1200 ～ 3000m3/h*

2. 外形及安装连接尺寸

公称通径（ mm ）	A	B	C	D
15	Φ 95	Φ 65	4- Φ 14	Φ 15
25	Φ 115	Φ 85	4- Φ 14	Φ 25
40	Φ 145	Φ 110	4- Φ 18	Φ 40
50	Φ 160	Φ 125		Φ 50
80	Φ 185	Φ 150		Φ 80
100	Φ 205	Φ 170		Φ 100

注：法兰标准 GB/T9119-2000, 也可按照用户要求定做。

3. 流量计接触测量流体的零部件材质

零件名称	普通型材质	耐腐型材质
密封片	橡胶	氟橡胶
锥管	硼硅酸盐玻璃
浮子	不锈钢、铝、 PTFE	外包氟塑料
止档	尼龙	PTFE
基座	铸铁涂防腐漆	铸铁内衬氟塑料

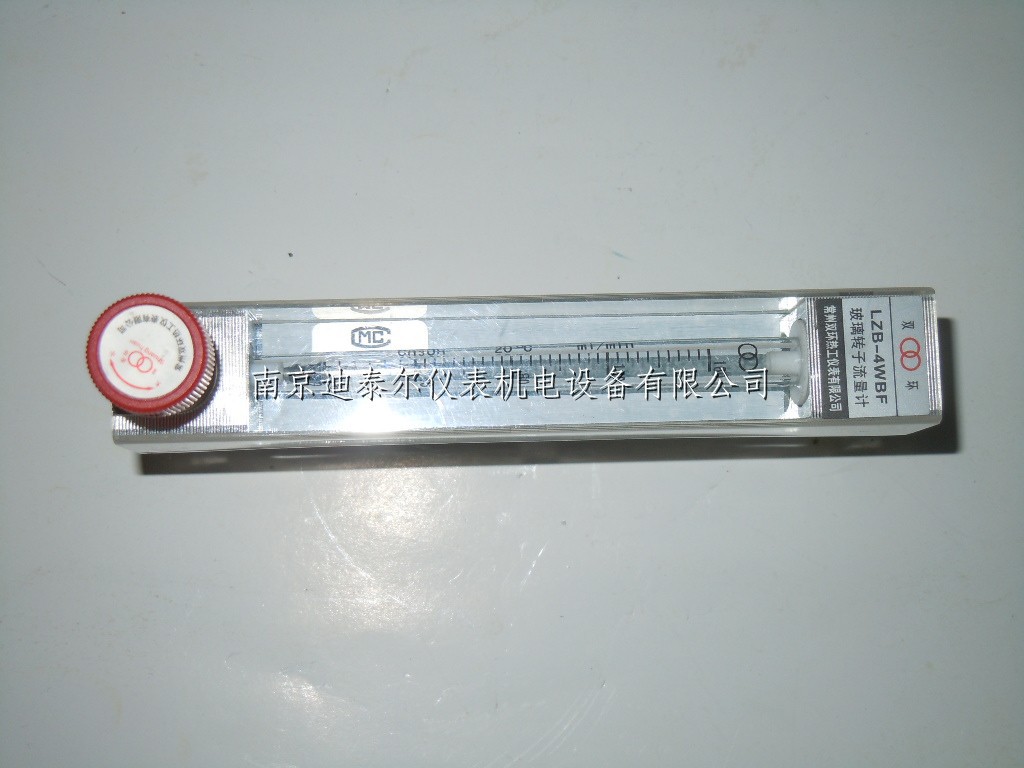

LZB-（）W（B)(F)系列小流量玻璃转子流量计



公称通径 DN mm	型号	范围度	测量范围		准确度等级	锥管长度 mm	允许被测流体状况
			水 (20 ℃ )	空气 (1.013 × 10 5 Pa20 ℃ )			温度	压力 MPa
3	LZB-3W(F) LZB-3WB(F)	10:1	0.4 ～ 4l / min 0.6 ～ 6ml / min 1 ～ 10ml / min 2.5 ～ 25ml / min 4 ～ 40ml / min 6 ～ 60ml / min 10 ～ 100ml / min	6 ～ 60ml / min 10 ～ 100ml / min 16 ～ 160ml / min 0.03 ～ 0.3L / min 0.06 ～ 0.6L / min 0.1 ～ 1L / min 0.15 ～ 1.5L / min	4 级耐腐型为 6 级	100	-20 ～ 120 ℃	≤ 0.2
4	LZB-4W(F) LZB-4WB(F)		16 ～ 160ml / min 25 ～ 250ml / min 40 ～ 400ml / min	0.3 ～ 3L / min 0.6 ～ 6L / min 0.7 ～ 7L / min	4 级耐腐型为 6 级
6	LZB-6W(F) LZB-6WB(F)		40 ～ 400ml / min 60 ～ 600ml / min 0.1 ～ 1L / min	0.7 ～ 7L / min 1 ～ 10L / min 1.5 ～ 15L / min	2.5 级耐腐型为 4 级
10	LZB-10W(F) LZB-10WB(F)		0.1 ～ 1L / min 0.16 ～ 1.6L / min	3 ～ 30L / min 5 ～ 45L / min		100

2. 外形及安装连接尺寸 :

流量计有带调节阀 (WB 型 ) 和不带调节阀 (W 型 ) 二种形式 , 其外形图见图一、图二，安装连接尺寸见表 1

图一

图二

表 1

　单位： mm

型号	A	B	C	D	M	E*	软管接嘴 N	金属管接嘴			设备安装孔
								外螺纹	G	h
LZB-3W(F) LZB-3WB(F)	23	136	52	22.5	116	＜ 74	Φ 8	M10*1	Φ 6.2	SR4	Φ 11
LZB-4W(F) LZB-4WB(F)
LZB-6W(F) LZB-6WB(F)
LZB-10W(F) LZB-10WB(F)			56	26.5		＜ 78	Φ 10	M12*1	Φ 8.2	SR5
