内容
|
代码说明
|
|

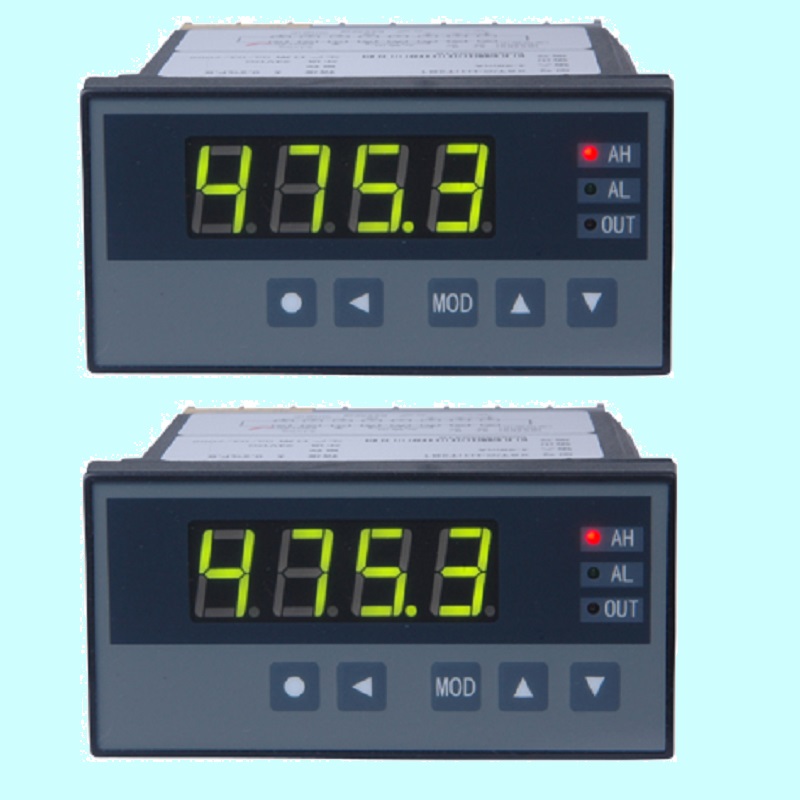

XSK-
|
模拟量万能输入,0.2级显示精度;每秒10次或40次测控速度可设
|
|
外形尺寸
|

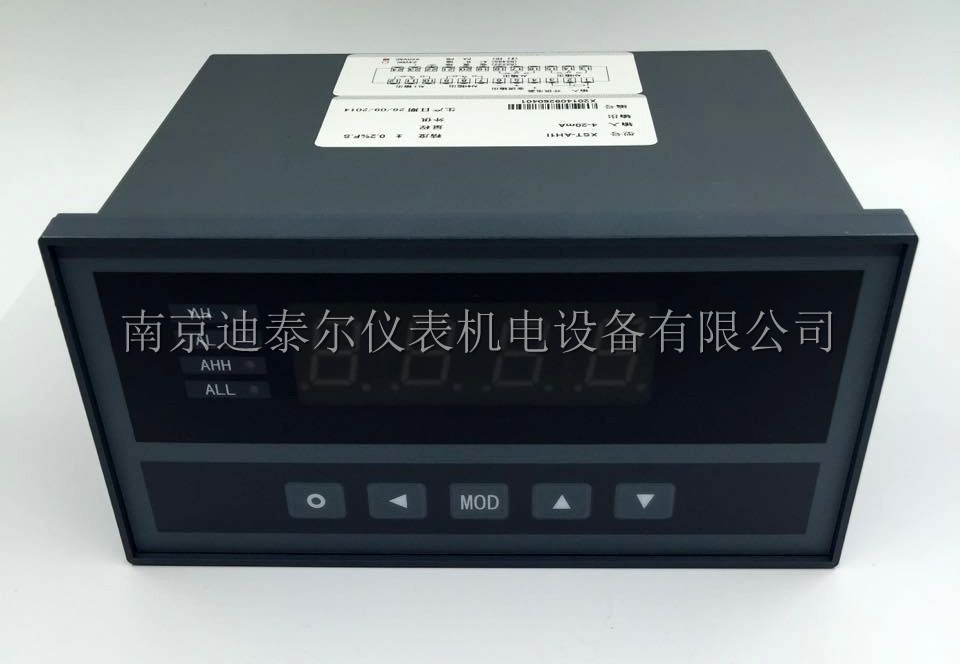

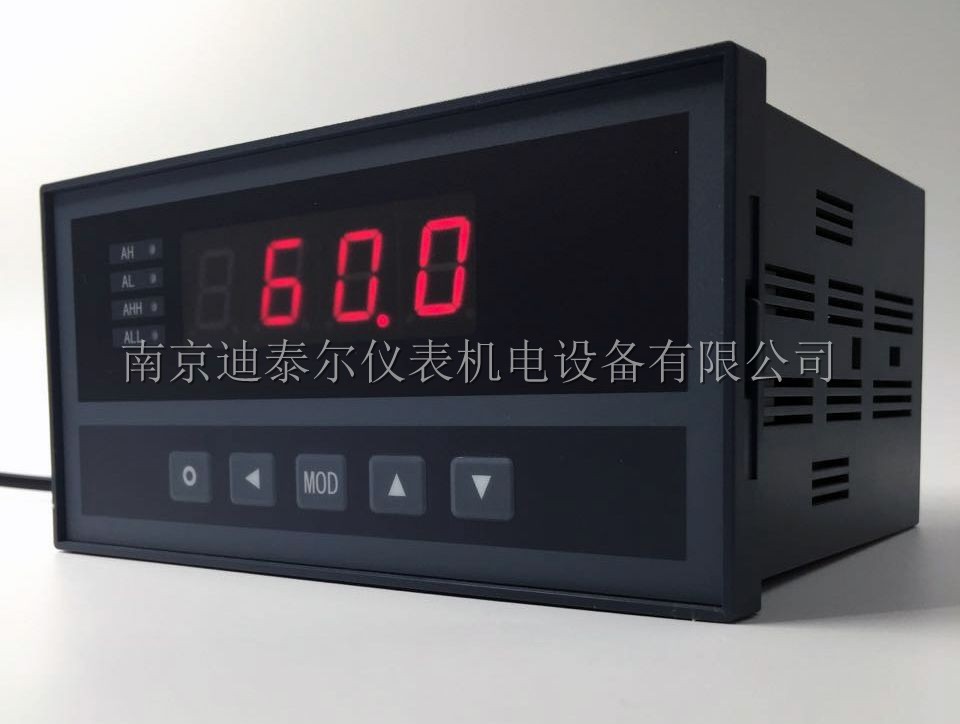

AH
|
160×80×125 横式 开孔尺寸:152×76(注①)
|
|

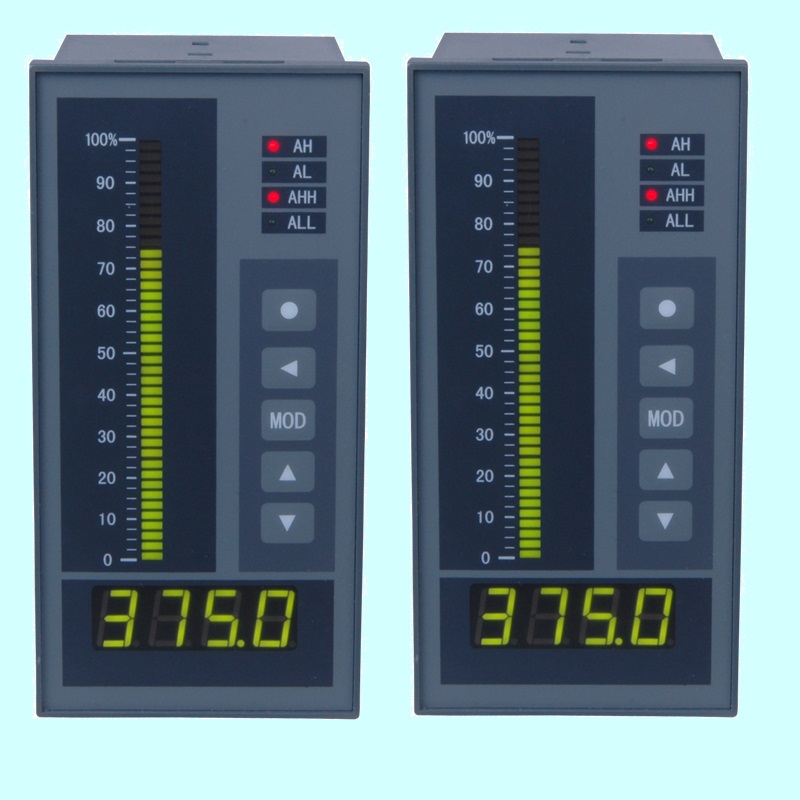

AS
|
80×160×125 竖式 开孔尺寸:152×76(注①)
|
|
B
|
96×96×76 开孔尺寸:92×92(注②)
|
|

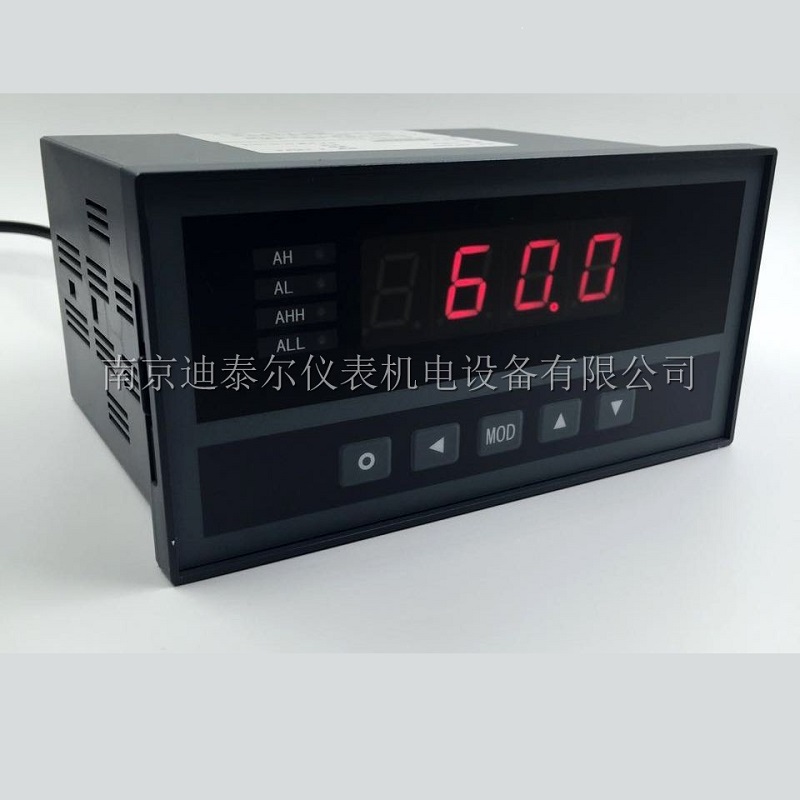

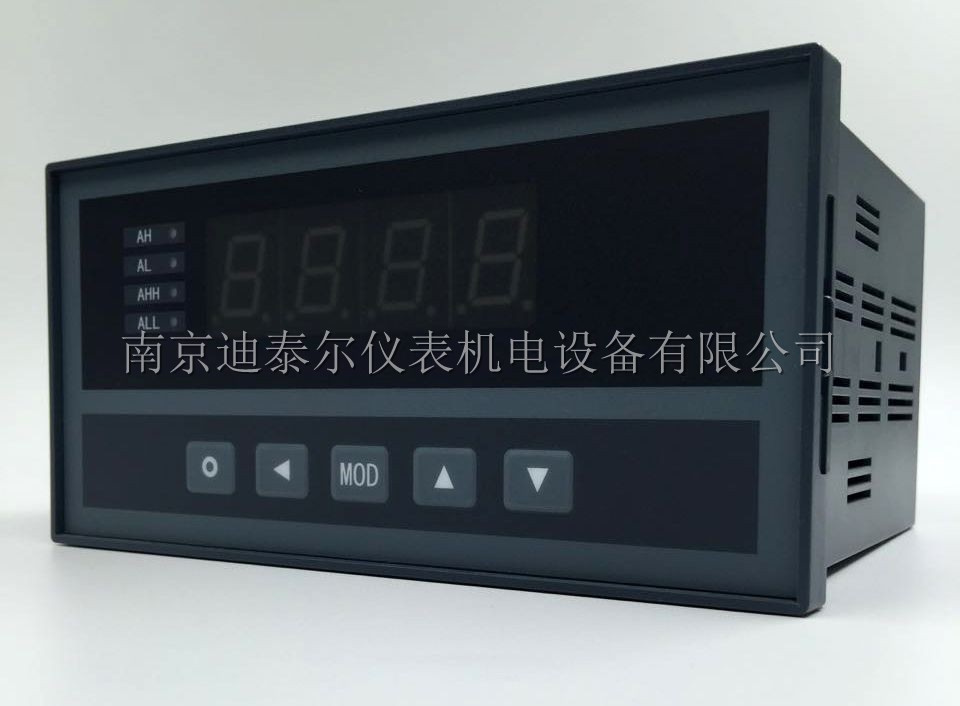

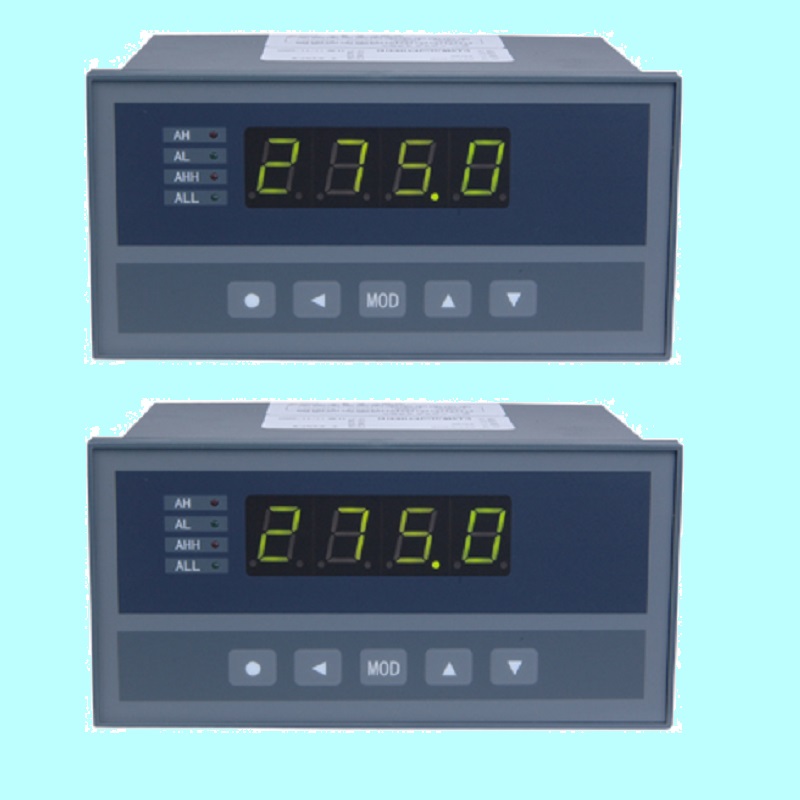

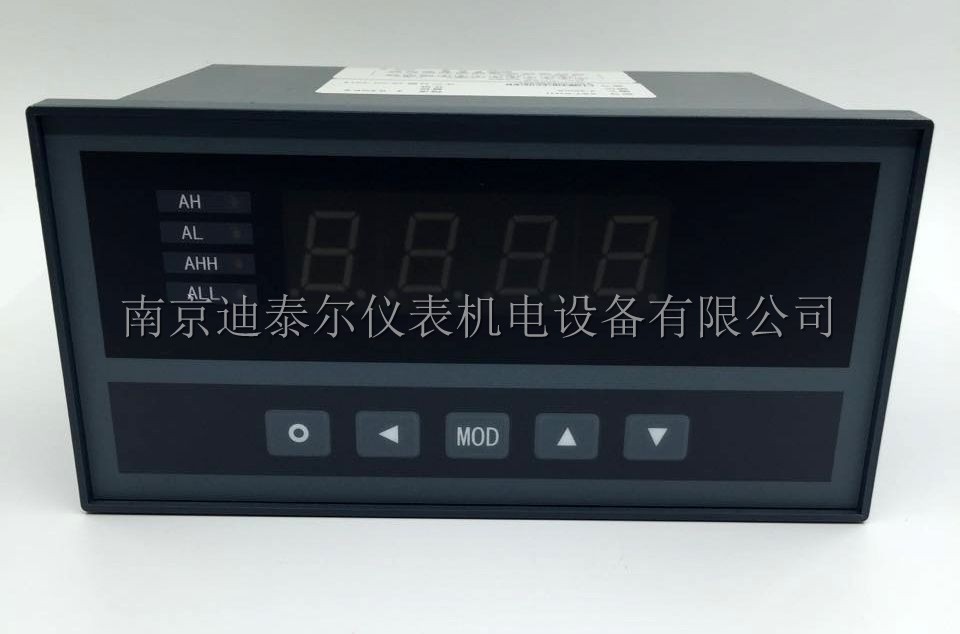

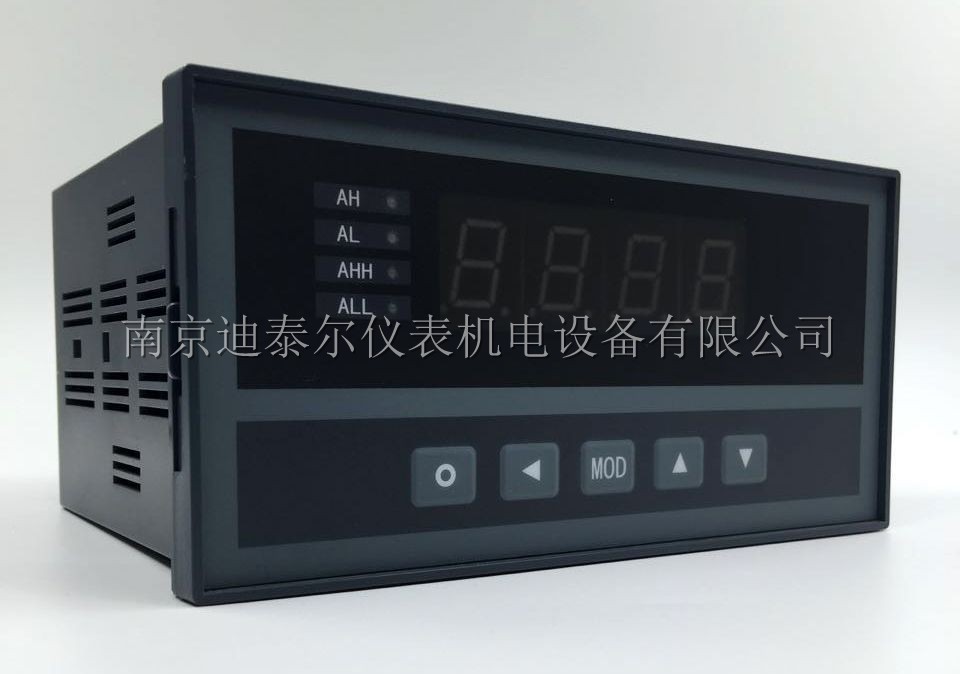

CH
|
96×48×82 横式 开孔尺寸:92×45(注③)
|
|
CS
|
48×96×82 竖式 开孔尺寸:92×45(注③)
|
|

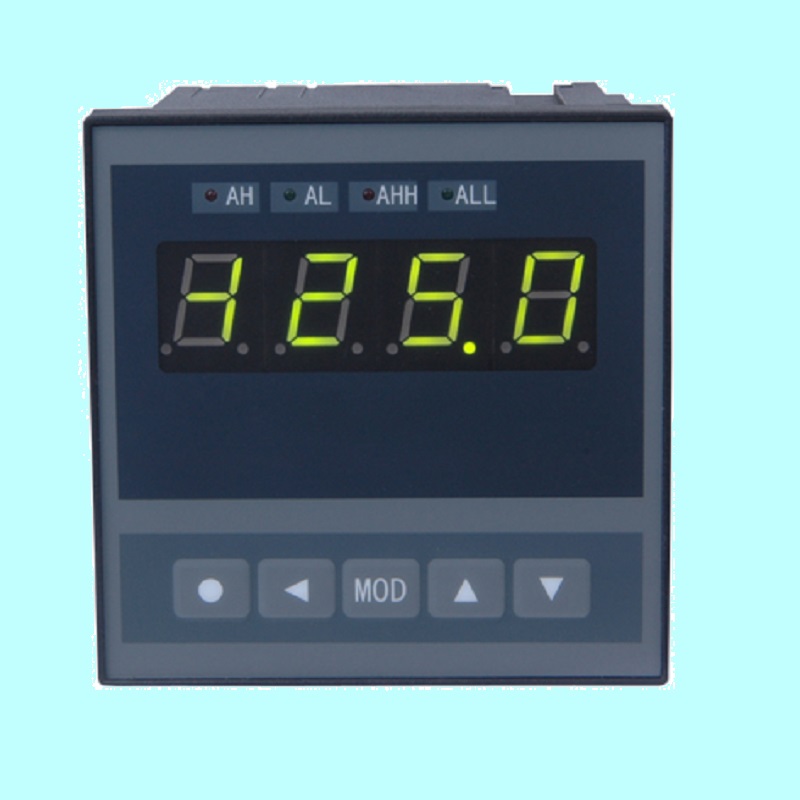

D
|
72×72×75 开孔尺寸:68×68(注④)
|
|
E
|
48×48×88 盘装 开孔尺寸:45.5×45.5(注⑤)
|
|
面板规格
|
|
双4位LED显示
|
|
报警(选件)(250V AC/3A,阻性负载)
|
A
|
T1~T4
|
1~4点报警继电器输出,均为常开+常闭双触点
|
|
O1~O4
|
1~4点OC门输出(电压应小于40V DC,电流应小于40mA)
|
|
B
|
T1~T2
|
1~2点报警继电器输出,均为常开+常闭双触点
|
|
T3~T4
|
3~4点报警继电器输出,均为单常开触点
|
|
O1~O4
|
1~4点OC门输出(电压应小于40V DC,电流应小于40mA)
|
|
C
|
T1~T2
|
1~2点报警继电器输出,均为常开+常闭双触点
|
|
T3
|
3点报警继电器输出,均为单常开触点
|
|
T3R
|
3点报警继电器输出,均为常开+常闭双触点。
|
|
T4
|
4点报警继电器输出,前3点为单常开触点,第4点为常开+常闭双触点。
|
|
O1~O4
|
1~4点OC门输出(电压应小于40V DC,电流应小于40mA)
|
|
D
|
T1~T2
|
1~2点报警继电器输出,1点常开+常闭双触点;1点常开触点
|
|
T3
|
3点报警继电器输出,1点为常开+常闭双触点,另外2点为单常开触点
|
|
O1~O3
|
1~3点OC门输出(电压应小于40V DC,电流应小于40mA)
|
|
E
|
T1~T2
|
1~2点报警继电器输出,均为单常开触点
|
|
O1~O2
|
1~2点OC门输出(电压应小于40V DC,电流应小于40mA)
|
|
接点输入(选件)
|
K
|
1点外部开关量输入,用于清零
|
|
变送(选件)(分辨率:1/3000;负载能力600Ω)
|
A1
|
电流输出(4-20)mA、(0-20)mA、(0-10)mA
|
|
A2
|
电压输出(0-5)V、(1-5)V
|
|
A3
|
电压输出(0-10)V
|
|
A4
|
电压输出(-5V~+5V)
|
|
A5
|
电压输出(-10V~+10V)
|
|
外供电源(选件)
|
B1
|
24V±5% 50mA以下
|
|
B2
|
12V±5% 50mA以下
|
|
B3
|
10V±5% 50mA以下
|
|
通讯(选件)(通讯协议通过仪表参数可选:Modbus-RTU或TC-ASCII协议)
|
S1
|
RS232接口(仅限AH、AS、B尺寸)
|
|
S2
|
RS485接口
|
|
电源规格
|
V0
|
100-240 V AC 50/60 Hz
|
|
V1
|
10-24V AC 50/60 Hz;10-24V DC
|
|
安装方式
|
—AP
|
盘装 (仅限E尺寸)
|
